Dans le monde complexe de l'électronique, de l'assemblage professionnel de PCB aux projets amateurs, la qualité de votre soudure est primordiale. C'est l'adhésif conducteur qui constitue l'épine dorsale physique et électrique de chaque circuit. Parmi la myriade de choix disponibles, la soudure classique au plomb 50 50 avec noyau de flux, conditionnée de manière pratique sous forme de rouleau de soudure , reste une solution fiable et très efficace pour une large gamme d'applications. Ce guide complet approfondit les spécificités de l'utilisation d'un rouleau de soudure à l'étain 50/50 de 250 g , explore sa composition, l'importance cruciale de la sélection du diamètre (1,5 mm, 2 mm et 3 mm) et pourquoi il s'agit d'une excellente soudure au plomb 50/50 pour l'électronique . Que vous soyez un ingénieur chevronné ou un bricoleur du week-end, comprendre cet outil fondamental améliorera considérablement vos résultats de soudure.
Avant d'examiner les aspects pratiques de la soudure au plomb en rouleau , il est crucial de comprendre ce qu'est cet alliage. La désignation « 50/50 » fait référence à sa composition : 50% d'étain et 50% de plomb. Ce rapport spécifique crée un alliage eutectique, ce qui signifie qu'il a un point de fusion unique et précis plutôt qu'une plage plastique. Une soudure 60/40, par exemple, passe par un état semi-liquide « pâteux ». En revanche, la soudure au plomb 50 50 fond complètement à environ 183-190°C (361-374°F) et se solidifie presque instantanément lors du refroidissement. Cette caractéristique constitue un avantage significatif dans le soudage de composants électroniques, car elle minimise le risque de « joints froids » provoqués par la perturbation de la soudure avant qu'elle ne durcisse complètement. L'inclusion d'un noyau de flux n'est pas négociable pour les travaux électroniques. Le flux est un agent de nettoyage chimique qui élimine l'oxydation des surfaces métalliques à assembler, permettant à la soudure fondue de s'écouler en douceur et de créer une liaison solide et fiable. Sans flux, la soudure perlerait simplement sur le cuivre oxydé, ce qui entraînerait une connexion faible, voire inexistante.
Le débat autour des soudures sans plomb est valable, motivé par des réglementations environnementales et sanitaires comme RoHS. Cependant, il existe des raisons impérieuses pour lesquelles une soudure au plomb 50-50 pour l'électronique est toujours préférée dans de nombreux contextes, en particulier dans les applications de prototypage, de réparation et non commerciales.
L'alliage 50/50 présente d'excellentes caractéristiques de mouillage. Le « mouillage » fait référence à la capacité de la soudure à s'étaler uniformément sur un fil de composant et une plage de circuit imprimé, formant un filet concave plutôt qu'une boule. La teneur en plomb de la soudure au plomb 50 : 50 réduit la tension superficielle de l'étain fondu, lui permettant de s'écouler plus librement et de créer des connexions plus solides et plus fiables avec une conductivité électrique supérieure.
La nature eutectique de la soudure au plomb 50 50 signifie qu'elle fond à une température nettement inférieure à celle de la plupart des alternatives sans plomb (qui nécessitent souvent 217-227°C ou plus). Cette température de fonctionnement plus basse réduit la contrainte thermique sur les composants électroniques sensibles et le substrat en fibre de verre du PCB, réduisant ainsi le risque d'endommager les pièces sensibles à la chaleur comme les circuits intégrés ou les transistors lors de l'assemblage ou de la réparation.
Les joints de soudure fabriqués avec de la soudure au plomb 50/50 sont réputés pour leur résistance et leur aspect brillant et lisse. Cette caractéristique visuelle est plus que simplement esthétique ; un joint brillant indique généralement une structure cristalline bien formée et exempte de défauts. La solidification rapide de l'alliage eutectique empêche la formation de « joints froids » granuleux et ternes, qui sont une source courante de pannes intermittentes dans les appareils électroniques.

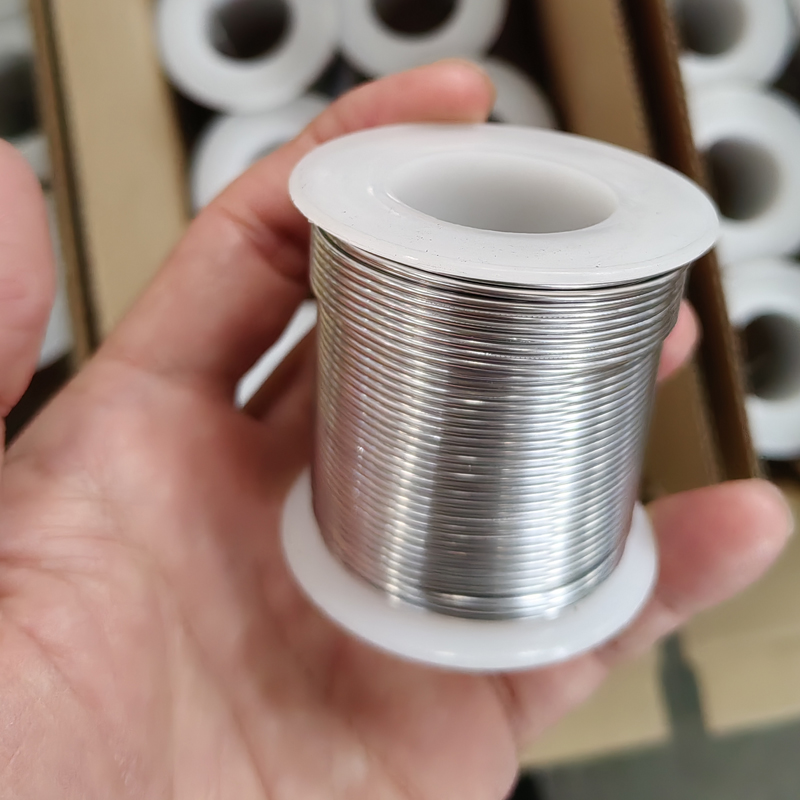

En matière de packaging, le rouleau de soudure au plomb 50 50 de 250 g et son homologue, le rouleau de soudure à l'étain 50 50 de 250 g , représentent l'équilibre idéal pour la plupart des utilisateurs. Ce format offre un volume conséquent sans être encombrant.
L'achat d'un rouleau de soudure à l'étain de 50 à 50 g de 250 g est beaucoup plus économique que l'achat de plusieurs bobines plus petites. Pour tous ceux qui effectuent régulièrement des travaux de soudure, qu'il s'agisse d'un technicien, d'un ingénieur ou d'un amateur passionné, cette taille offre un excellent rapport qualité-prix, réduisant considérablement le coût par joint.
Une bobine de 250 g est une taille pratique qui s'adapte parfaitement à la plupart des bancs de soudage standards et aux boîtes à outils. Il fournit un approvisionnement durable en soudure, minimisant la fréquence des commandes, tout en restant suffisamment compact pour un stockage et une manipulation faciles. La soudure au plomb sous forme de rouleau garantit également que le fil s'alimente en douceur depuis le distributeur, évitant ainsi les enchevêtrements et les torsions qui peuvent perturber le flux de travail.
Le choix pratique le plus critique, après l’alliage lui-même, est peut-être le diamètre du fil de soudure. L'utilisation d'une mauvaise taille peut entraîner des joints salissants, des cartes endommagées ou une soudure insuffisante. La disponibilité de soudure au plomb 50 50 de 1,5 mm, , de soudure au plomb 50 50 de 2 mm et de soudure au plomb 50 50 de 3 mm de diamètre répond à pratiquement toutes les tâches de l'électronique.
La soudure au plomb 50 50 de 1,5 mm de diamètre est le choix idéal pour les travaux à pas fin et de haute précision. Son profil fin permet un contrôle exceptionnel sur la quantité de soudure déposée.
Idéal pour : composants de technologie de montage en surface (SMT) tels que 0603, 0402, ou même des résistances et condensateurs plus petits, des circuits intégrés (CI) à pas fin et la réparation de connexions sur des PCB modernes densément emballés.
Avantage : empêche le pontage entre les broches étroitement espacées et permet une application rapide et précise avec un minimum de déchets. Pour les tâches complexes impliquant de la micro-soudure, le fil à souder au plomb 50 50 de 1,5 mm est indispensable.
La soudure au plomb 50 50 de 2 mm de diamètre est sans doute la taille la plus polyvalente et la plus couramment utilisée. Il offre un équilibre parfait entre contrôle et vitesse de dépôt, ce qui le rend adapté à une grande majorité de tâches de soudage CMS traversants et plus grandes.
Idéal pour : composants traversants standard (résistances, condensateurs, circuits intégrés DIP, connecteurs), composants CMS plus grands tels que les boîtiers SOIC et câblage à usage général.
Avantage : un seul utilisateur à l'aise avec le fil à souder au plomb 50 50 de 2 mm peut souvent réaliser un projet entier sans changer de bobine, car il est suffisamment adaptable pour les travaux moyennement fins et les joints plus grands.

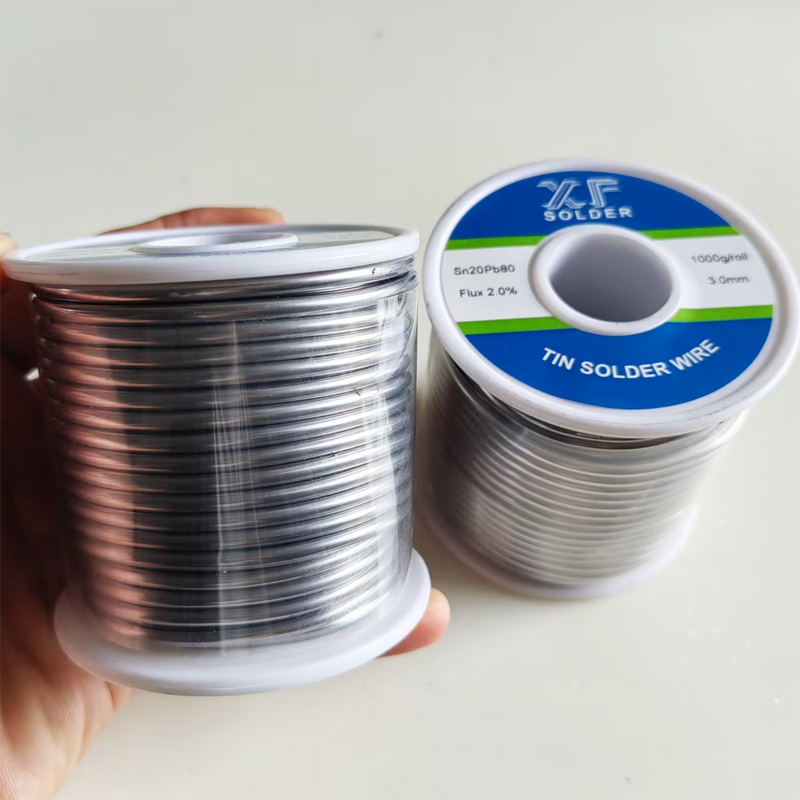

Lorsque le travail implique des composants plus gros et des fils plus épais qui nécessitent un volume de soudure plus élevé, la soudure au plomb 50 50 de 3 mm de diamètre est l'outil idéal pour le travail. Son fil plus épais fournit plus de soudure par unité de longueur, accélérant ainsi le travail sur des connexions importantes.
Idéal pour : souder des fils de gros calibre, des plans de masse, de grandes bornes, des connecteurs avec des broches importantes (par exemple, XLR, prises d'alimentation) et des masses de châssis.
Avantage : l'utilisation d'un fil de soudure au plomb 50 50 de 3 mm pour ces tâches est bien plus efficace que l'alimentation répétée d'un fil plus fin, garantissant ainsi un joint solide et robuste avec une masse thermique et électrique adéquate.
Posséder une de haute qualité soudure à l’étain en rouleau est la première étape ; l’utiliser correctement est la prochaine étape. Le respect d’une technique appropriée garantit la sécurité, l’efficacité et des résultats de la plus haute qualité.
Travaillez toujours dans un endroit bien ventilé, car le noyau de flux produit des fumées lorsqu'il est chauffé. Utilisez un extracteur de fumée ou un ventilateur pour éloigner la fumée de votre visage. Assurez-vous que la panne de votre fer à souder est propre, bien étamée et réglée à la bonne température, généralement entre 300°C et 350°C (572°F - 662°F) pour une soudure au plomb 50 50 . Un fer à repasser à température contrôlée est fortement recommandé.
La clé d’un bon joint est le transfert de chaleur. Suivez ces étapes :
Propre : assurez-vous que le fil du composant et le tampon du PCB sont propres et exempts d'oxydation.
Chaleur : appliquez simultanément la pointe du fer à souder sur le fil du composant et sur le plot du PCB. Maintenez-le là pendant 1 à 2 secondes pour amener les deux à la température de soudure.
Alimentation : introduisez doucement la soudure en rouleau dans la jonction du composant chauffé et du tampon, et non directement sur la pointe du fer. Le flux s'activera et la soudure s'écoulera en douceur.
Retirer : Une fois qu'une quantité suffisante de soudure s'est écoulée pour créer un congé concave, retirez d'abord le fil de soudure, puis retirez rapidement le fer.
Inspecter : laisser le joint refroidir sans être dérangé. Un bon joint sera brillant, lisse et couvrira entièrement le tampon sans ponts ni espaces.
Pour préserver la qualité de votre rouleau de soudure plomb 50 50 250g , conservez-le dans un endroit frais et sec. L'exposition à l'humidité peut dégrader l'efficacité du flux core au fil du temps. Conserver la bobine dans son contenant en plastique d'origine ou dans un sac scellé aidera à maintenir ses performances pendant des années.
En conclusion, la soudure étain-plomb 50 50 de 1,5 mm, 2 mm et 3 mm de diamètre avec noyau de flux , conditionnée dans un rouleau pratique de 250 g, est un matériau de base pour toute personne travaillant dans le domaine de l'électronique. Son action mouillante supérieure, son point de fusion plus bas et sa formation de joints fiable font de la soudure au plomb 50 50 pour l'électronique un choix de premier ordre. En comprenant les applications spécifiques des diamètres de soudure au plomb 50 50 1,5 mm , , 50 50 au plomb 2 mm et 50 50 au plomb de 3 mm de diamètre, vous pouvez sélectionner l'outil parfait pour chaque tâche, de la micro-soudure la plus délicate aux connexions mécaniques robustes. Investir dans un rouleau de haute qualité de soudure étain 50 50 de 250 g et maîtriser son utilisation est un investissement dans la qualité, la fiabilité et la longévité de toutes vos créations et réparations électroniques.
