Dans le monde complexe de l’électronique, la qualité de votre soudure peut faire la différence entre un circuit impeccable et durable et un prototype frustrant et défectueux. Pour les professionnels et les amateurs engagés dans l’assemblage de circuits imprimés en cuivre, la sélection du bon matériau de soudure est primordiale. Ce guide complet explore les spécificités d'un produit remarquable : le fil à souder à noyau de colophane de 1 mm, 60 % d'étain 60Sn 40Pb, présenté dans un rouleau pratique de 250 g. Nous explorerons sa composition, ses avantages inégalés et les scénarios idéaux pour son application, vous fournissant ainsi les connaissances nécessaires pour réaliser des connexions électriques supérieures et des liaisons mécaniques robustes dans vos projets.
Avant d'examiner les avantages spécifiques de cet alliage, il est crucial de comprendre ce qu'est ce produit. Le fil à souder à noyau de colophane de 1 mm est un consommable fabriqué avec précision et utilisé pour créer des liaisons permanentes entre les composants électroniques et les plages de cuivre sur une carte de circuit imprimé (PCB). Le « 1 mm » indique le diamètre du fil, qui est un choix populaire pour une large gamme de tâches de brasage traversant et de montage en surface de plus grande taille. Le terme « noyau » fait référence au flux intégré au centre creux du fil de soudure. Ce flux intégré est un composant essentiel qui s'active lors du chauffage, préparant les surfaces pour un joint de soudure réussi.
Le noyau de colophane est le héros méconnu du processus de soudure. La colophane, une résine naturelle dérivée des pins, agit comme un fondant. Ses fonctions principales sont multiples :
Agent de nettoyage : lorsque vous chauffez la soudure, le noyau de colophane fond et s'écoule sur les traces de cuivre du PCB et les fils des composants. Il nettoie chimiquement ces surfaces en éliminant les oxydes, les contaminants et toute ternissure ayant pu se former. Les couches d’oxyde empêchent la soudure fondue d’adhérer correctement, cette action de nettoyage est donc essentielle.
Prévention de l'oxydation : pendant le soudage, la chaleur intense peut provoquer une oxydation rapide des métaux. Le flux de colophane qui coule crée une barrière protectrice sur les zones chauffées, les protégeant de l'oxygène de l'air et empêchant la formation de nouveaux oxydes.
Favoriser le mouillage : « Mouillage » est le terme utilisé pour décrire la capacité de la soudure fondue à se répandre uniformément et à se lier métallurgiquement au métal de base. En garantissant des surfaces propres, le flux à base de colophane améliore considérablement l'action mouillante, conduisant à des joints de soudure lisses, brillants et fiables.
L'utilisation d'un fil de soudure solide sans noyau de flux nécessiterait d'appliquer le flux séparément, un processus compliqué et inefficace. L'intégration du noyau de colophane dans le fil à souder à noyau de colophane de 1 mm rationalise le flux de travail, garantissant que la bonne quantité de flux est délivrée exactement là où elle est nécessaire.
La composition de l’alliage de soudure elle-même est la pierre angulaire de ses performances. Ce produit est spécifiquement formulé sous forme de soudure à noyau de colophane 60Sn 40Pb , ce qui signifie qu'il est composé de 60 % d'étain (Sn) et de 40 % de plomb (Pb). Cet alliage eutectique classique est la norme de l'industrie depuis des décennies pour une très bonne raison : il offre un équilibre exceptionnel de propriétés difficiles à reproduire avec des alternatives sans plomb.
La formulation 60Sn 40Pb est connue comme un alliage eutectique. Un alliage eutectique présente un avantage certain : il passe directement de l'état solide à l'état liquide à une température unique et spécifique sans passer par une phase plastique ou « pâteuse ». Pour cet alliage spécifique, ce point de fusion est d'environ 188°C (370°F). Cette caractéristique est extrêmement bénéfique pour le travail sur les PCB :
Débit contrôlé : la soudure fond et se solidifie presque instantanément, donnant au technicien un contrôle précis sur le flux de la soudure. Cela évite des problèmes tels que les « joints froids » qui peuvent survenir lorsque la soudure est perturbée pendant sa phase plastique.
Joints plus solides : La solidification rapide donne une microstructure à grains fins, ce qui se traduit par des joints de soudure plus solides, plus ductiles et plus fiables par rapport aux mélanges non eutectiques.
Excellent mouillage : la teneur en étain de la soudure de 60 % offre des propriétés de mouillage exceptionnelles sur les surfaces en cuivre, garantissant que la soudure s'écoule en douceur et crée une forte liaison métallurgique avec les traces du PCB et les fils des composants. Le fil à souder 60Sn 40Pb est réputé pour produire des joints brillants, propres et esthétiques, révélateurs d'une bonne connexion.
Alors que la tendance mondiale s'oriente vers le brasage sans plomb en raison des réglementations environnementales (comme RoHS), l' alliage de soudure 60Sn 40Pb reste un choix privilégié dans de nombreuses applications. Il est crucial que les utilisateurs comprennent ces distinctions afin de faire un choix éclairé.
Facilité d'utilisation : les soudures sans plomb ont généralement des points de fusion plus élevés et des caractéristiques de mouillage plus faibles que le 60Sn 40Pb . Cela rend l'alliage 60/40 plus facile à travailler, en particulier pour les débutants, car il nécessite moins de chaleur et s'écoule plus facilement.
Qualité des joints : la soudure 60Sn 40Pb produit généralement des joints plus fiables et visuellement supérieurs avec moins d'effort. Les joints sans plomb peuvent être plus granuleux, plus ternes et plus sujets au tombstoning (un défaut où un composant se dresse à une extrémité).
Champ d'application : pour les prototypes, les projets amateurs, les retouches et les réparations sur des équipements non conformes à la RoHS, et dans les régions où son utilisation est toujours autorisée, la soudure à noyau de colophane 60Sn 40Pb est un choix excellent et très efficace. Soyez toujours attentif aux réglementations locales et à l’utilisation prévue du produit final.
Le choix de ce produit spécifique pour vos besoins d'assemblage de circuits imprimés en cuivre apporte une multitude d'avantages tangibles qui améliorent à la fois le processus et le résultat final.
Le diamètre de 1 mm de ce fil à souder à noyau de colophane de 1 mm offre un équilibre parfait pour un large éventail de tâches. Il est suffisamment solide pour permettre le soudage rapide de connexions plus grandes, telles que des connecteurs, des bornes et des câbles de composants épais, sans nécessiter une alimentation excessive du fil. Simultanément, il est suffisamment fin pour offrir un degré de contrôle adapté aux composants de technologie de montage en surface (SMT) plus grands et aux travaux traversants à pas plus fin. Cette polyvalence fait du fil à souder à noyau de colophane de 1 mm une bobine idéale pour un atelier, réduisant le besoin de basculer constamment entre différentes jauges de soudure.
Le cuivre est le principal matériau conducteur utilisé dans la fabrication des PCB, et l' alliage d'étain à 60 % de soudure à base de colophane est exceptionnellement bien adapté pour le collage. La combinaison du flux de colophane active et de l'alliage eutectique 60Sn 40Pb garantit que la soudure mouille parfaitement les surfaces en cuivre. Il en résulte une connexion électrique à faible résistance et un joint mécaniquement solide, capable de résister aux vibrations et aux cycles thermiques, ce qui est essentiel pour la longévité et la fiabilité de tout appareil électronique.
L’emballage est important. Le rouleau de soudure à noyau de colophane de 1 mm de 250 g est un choix pratique et économique pour la plupart des utilisateurs. Une bobine de 250 grammes fournit une quantité substantielle de soudure pour de nombreux projets sans être si grande qu'elle devienne encombrante ou risque de s'oxyder sur une très longue période de stockage. Le rouleau est facile à manipuler, à ranger et à utiliser avec un support de fer à souder standard, ce qui en fait un incontournable dans les environnements professionnels et éducatifs.
Les caractéristiques spécifiques de ce fil à souder à noyau de colophane de 1 mm 60Sn 40Pb en font le candidat idéal pour une large gamme d'applications de soudage.
Pour les fabricants, les étudiants et les ingénieurs qui construisent des prototypes sur des planches à pain ou des PCB personnalisés, cette soudure est un excellent choix. Sa facilité d'utilisation et sa nature indulgente aident à obtenir des résultats positifs, favorisant l'apprentissage et l'innovation. Que vous construisiez un blindage Arduino, un amplificateur audio personnalisé ou un contrôleur de véhicule RC, ce fil à souder 60Sn 40Pb offre des performances fiables.
Lors de la réparation d'anciens appareils électroniques grand public, d'équipements audio ou d'autres appareils fabriqués à l'origine à l'aide de soudure au plomb, l'utilisation d'un alliage de soudure 60Sn 40Pb est souvent nécessaire pour la compatibilité. La soudure à noyau de colophane de 1 mm est parfaite pour ajouter des composants, réparer des traces cassées ou refondre des joints existants lors d'opérations de dépannage et de réparation.
Ce produit est un outil performant pour l'assemblage de circuits imprimés traversants à usage général. Il est idéal pour souder des résistances, des condensateurs, des LED, des circuits intégrés dans des boîtiers DIP, des connecteurs et des fils directement sur les cartes. Sa nature robuste le rend également adapté aux tâches de câblage non critiques, telles que la connexion de fils à des interrupteurs, des potentiomètres et d'autres bornes électriques.
Pour maximiser les avantages de ce matériau de haute qualité, une bonne technique est essentielle.
Utilisez un fer à souder à température contrôlée avec une panne propre et correctement étamée. Un burin ou une pointe conique est souvent un bon choix pour travailler avec du fil à souder à noyau de colophane de 1 mm . Réglez la température à environ 320-370°C (600-700°F) pour des performances optimales avec l' alliage de soudure 60Sn 40Pb .
Propreté : assurez-vous que le PCB et les composants sont propres.
Chauffez le joint : appliquez simultanément la pointe du fer à souder sur le fil du composant et sur le tampon en cuivre du PCB. Le but est de chauffer les métaux, pas la soudure elle-même.
Appliquer la soudure : après une seconde ou deux, introduisez la soudure à noyau de colophane de 1 mm dans le joint, à l'opposé de la pointe du fer. Les métaux chauffés doivent faire fondre la soudure, qui sera ensuite aspirée dans le joint par capillarité.
Retirez et inspectez : Une fois qu'une quantité suffisante de soudure s'est écoulée pour créer un congé concave, retirez d'abord le fil de soudure, puis le fer. Laissez le joint refroidir sans être dérangé. Un bon joint sera brillant, lisse et recouvrira entièrement le tampon et le plomb.

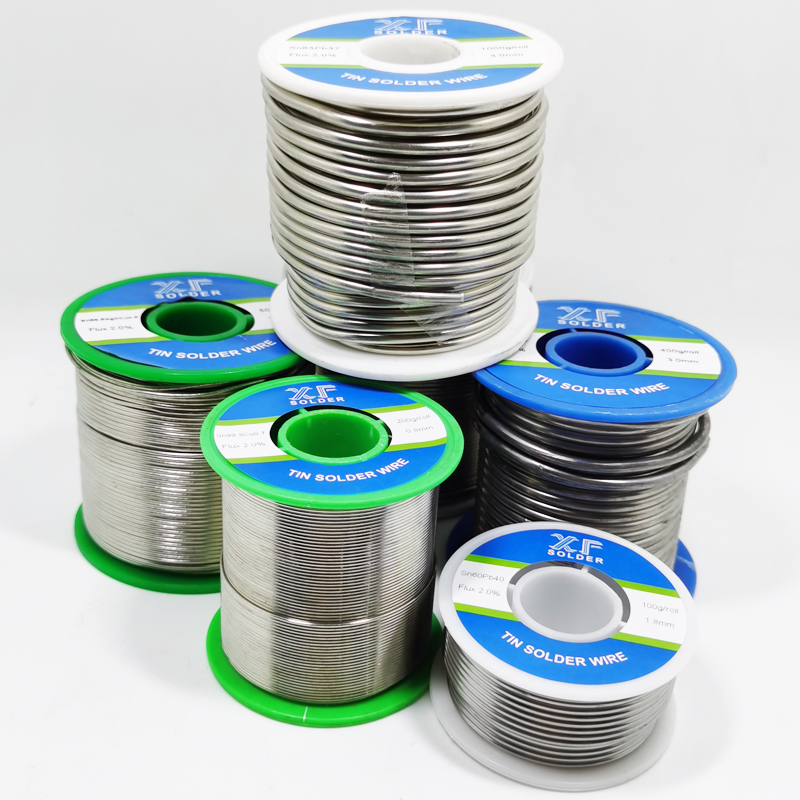

En résumé, le fil à souder à noyau de colophane de 1 mm, 60 % d'étain 60Sn 40Pb en rouleau de 250 g, représente une solution éprouvée et hautes performances pour toute personne travaillant avec l'assemblage de PCB en cuivre. Sa composition eutectique 60Sn 40Pb assure des joints solides et fiables avec un faible point de fusion et un excellent mouillage. Le flux de noyau de colophane intégré simplifie le processus en nettoyant et en protégeant le joint en temps réel, tandis que le diamètre polyvalent de 1 mm gère un large éventail de tâches. Que vous soyez un technicien professionnel effectuant des réparations ou un passionné d'électronique donnant vie à une nouvelle idée, ce fil à souder 60Sn 40Pb est un choix fiable et efficace qui contribuera de manière significative au succès et à la qualité de votre travail. En comprenant ses propriétés et en appliquant les meilleures pratiques, vous pouvez exploiter ce matériau classique pour créer des assemblages électroniques durables et performants.
Contactez-nous:
Email: xfsolder@163.com ou xfsolder@gmail.com
WhatsApp / WeChat: 0086 13450770997
