Dans le monde complexe de la fabrication et de la réparation de produits électroniques, le choix de la soudure est une décision fondamentale qui a un impact sur la qualité, la fiabilité et l'efficacité du produit final. Parmi les différents alliages disponibles, le fil de soudure à noyau de résine 40Sn 60Pb se présente comme un outil fiable et éprouvé. Cette brasure spécifique, composée de 40 % d'étain (Sn) et de 60 % de plomb (Pb), est réputée pour créer des joints solides et durables avec un point de fusion favorable. L'inclusion d'un noyau de flux à base de résine améliore sa fonctionnalité, garantissant des connexions propres et sans oxydation pendant le processus d'assemblage du PCB. Ce guide approfondit les spécificités du fil à souder à âme en résine 40 60 , en particulier dans le diamètre populaire de 1,2 mm, disponible en différents poids de bobine, notamment 250 g, 400 g, 500 g et 800 g, pour vous aider à sélectionner le matériau parfait pour vos projets.

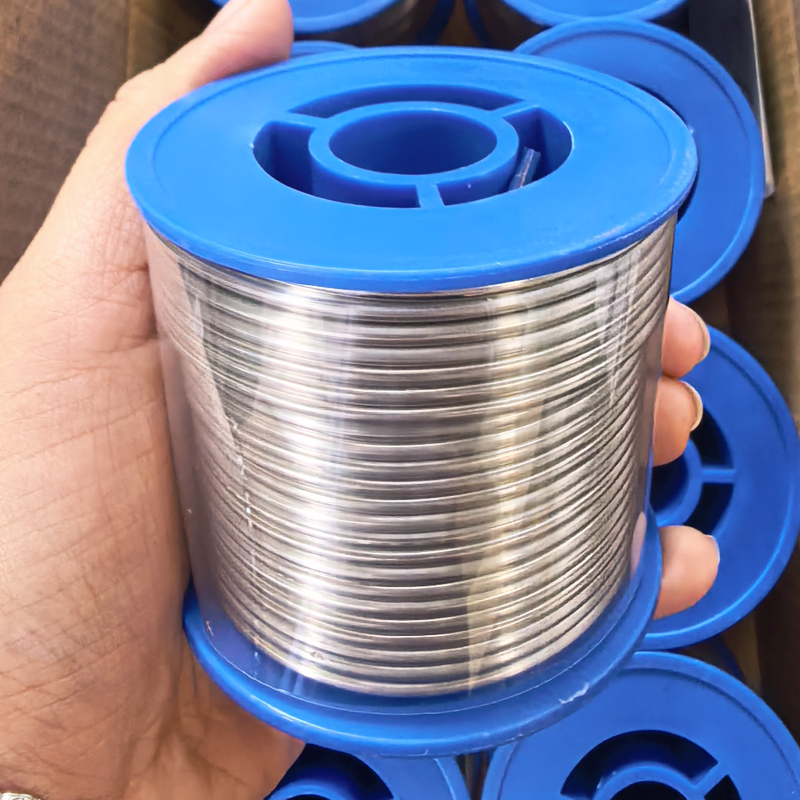

Le fil de soudure à noyau de résine est un matériau composite conçu pour être facile à utiliser et efficace. La gaine externe du fil est constituée de l'alliage de soudure lui-même, dans ce cas, le rapport étain-plomb classique de 40/60. L'âme du fil est remplie d'un flux de colophane (résine). Ce flux intégré est activé par la chaleur pendant le soudage et remplit des fonctions critiques : il nettoie les surfaces métalliques des oxydes, empêche la réoxydation pendant le processus de soudage et améliore l'action mouillante, permettant à la soudure fondue de s'écouler en douceur et d'adhérer aux fils des composants et aux plots du PCB.
L' alliage Solder Wire 40Sn 60Pb offre un ensemble distinct de propriétés qui le rendent adapté à une large gamme d'applications :
Point de fusion optimal : avec une plage de fusion d'environ 183 °C à 188 °C (361 °F à 370 °F), il offre une bonne fenêtre de travail inférieure à celle des alternatives sans plomb, réduisant ainsi la contrainte thermique sur les composants sensibles.
Excellente mouillabilité : Cet alliage est connu pour ses caractéristiques de mouillage supérieures, conduisant à des filets lisses et brillants qui indiquent une forte liaison métallurgique.
Eutectique vs non eutectique : contrairement à la soudure eutectique (63Sn/37Pb) qui fond et se solidifie à une seule température, le fil de soudure à noyau de résine 40 60 a une gamme de plastique. Cette brève période entre le liquidus et le solidus peut être bénéfique pour les ajustements manuels, mais nécessite une main ferme pour éviter les « joints froids ».
La sélection du diamètre et de la taille d'emballage corrects est cruciale pour l'efficacité et la rentabilité. La variante de fil à souder à noyau de résine 40 60 1,2 mm est l'un des choix les plus polyvalents du marché.
Le diamètre de 1,2 mm est un fantastique polyvalent. Il est suffisamment important pour fournir rapidement un volume de soudure suffisant pour les composants traversants, les plans de masse et les joints plus grands, tout en restant suffisamment précis pour les plots de technologie de montage en surface (SMT) plus grands et les composants multifils. Pour de nombreux techniciens et chaînes d'assemblage de petite et moyenne taille, le fil à souder à âme en résine 40 60 1,2 mm devient le choix par défaut, équilibrant vitesse et contrôle.
Le poids du moulinet que vous choisissez doit correspondre à votre fréquence d'utilisation et à votre type de travail.
Fil à souder à âme en résine 40 60 1,2 mm 250 g : Idéal pour les amateurs, les réparateurs occasionnels ou pour les travaux spécialisés à faible volume. Cette bobine plus petite est maniable, réduit les déchets lors des expérimentations et est facile à ranger.
Fil à souder à âme en résine 40 60 1,2 mm 400 g : Une excellente option intermédiaire pour les amateurs fréquents ou les petits ateliers de réparation qui ont besoin de plus de matériau qu'une bobine de 250 g n'offre sans s'engager dans une grande bobine industrielle.
Fil à souder à âme en résine 40 60 1,2 mm 500 g : Peut-être le poids le plus populaire pour les ateliers de réparation professionnels et l'assemblage de PCB en petits et moyens lots. Il offre un excellent rapport qualité-prix et réduit la fréquence des changements de moulinet.
Fil à souder à âme en résine 40 60 1,2 mm 800 g : conçu pour les environnements à volume élevé, tels que les chaînes d'assemblage dédiées ou les installations de réparation à grande échelle. La bobine de 800 g maximise la disponibilité et offre le meilleur coût par gramme.
Le domaine principal de ce matériau est la création et la maintenance de circuits électroniques. Ses propriétés le rendent exceptionnellement utile dans divers scénarios.
Pour le développement de prototypes, la production à faible volume ou les stations de retouche, le soudage manuel est essentiel. Le fil de soudure à noyau de résine pour l'assemblage de PCB simplifie le processus. Le noyau de flux élimine le besoin d'une étape d'application de flux distincte dans la plupart des cas, rationalisant ainsi le flux de travail. Qu'il s'agisse d'assembler des composants traversants ou de placer et souder manuellement des pièces CMS, le fil de 1,2 mm fournit des résultats cohérents.
Les travaux de réparation exigent de la fiabilité et la capacité de travailler sur des planches oxydées ou compromises. Le flux de colophane actif contenu dans le fil à souder à noyau de résine 40Sn 60Pb est excellent pour nettoyer les anciens tampons et les câbles de composants, ce qui en fait le choix préféré pour le dessoudage et le ressoudage des composants, la réparation des traces cassées ou l'ajout de ponts métalliques. Son comportement prévisible est reconnu par les techniciens de réparation du monde entier.
Pourquoi cet alliage et ce type spécifiques sont-ils restés si populaires, même avec la montée en puissance des prescriptions sans plomb ?
Facilité d'utilisation : La conception du flux-core constitue un avantage d'utilisation significatif, ce qui en fait un matériau en une seule étape pour de nombreux joints.
Joints de haute qualité : produit des joints de soudure solides, ductiles et fiables avec un aspect brillant caractéristique lorsqu'ils sont réalisés correctement.
Nature indulgente : comparé à certains alliages sans plomb, le fil à souder à noyau de résine 40 60 est plus tolérant aux variations mineures de technique et de température.
Fiabilité éprouvée à long terme : des décennies de données de terrain confirment la fiabilité mécanique et électrique à long terme des joints de soudure étain-plomb 40/60 dans une large gamme d'environnements.
Oui, absolument. Bien que la réglementation RoHS limite son utilisation dans les nouvelles constructions électroniques commerciales dans de nombreuses régions, elle reste largement utilisée dans l'électronique automobile, aérospatiale, militaire et industrielle, où la fiabilité est primordiale et des exemptions s'appliquent. C'est également la norme pour la réparation, la reprise et le prototypage dans tous les secteurs en raison de sa maniabilité supérieure.
Le noyau du fil à souder à noyau de résine est généralement une colophane (provenant de pins) ou un flux synthétique à base de colophane. Les résidus sont généralement non corrosifs et peuvent souvent être laissés sur le panneau à moins qu'une propreté stricte ne soit requise. Les flux cores solubles dans l'eau utilisent des acides organiques et laissent des résidus conducteurs et corrosifs, nécessitant un nettoyage approfondi après le soudage.
Considérez votre volume. Pour une utilisation occasionnelle, commencez avec une bobine de fil à souder à âme en résine 40 60 1,2 mm 250 g . Pour un usage professionnel quotidien, le Fil à Souder Noyau Résine 40 60 1,2mm 500g offre le meilleur équilibre. Pour une production continue, la bobine de fil à souder à âme en résine 40 60 1,2 mm 800 g offre une efficacité maximale.
Oui, le fil à souder à âme en résine 40 60 1,2 mm peut être utilisé pour la retouche CMS et le brasage manuel. Pour les composants à pas très fin (comme un pas inférieur à 0,5 mm), un diamètre plus fin (par exemple 0,5 mm ou 0,7 mm) peut offrir un meilleur contrôle, mais 1,2 mm est parfaitement adapté aux CMS plus grands comme les condensateurs, les résistances et les boîtiers SOIC.
Une température de pointe comprise entre 320°C et 380°C (608°F - 716°F) est généralement idéale pour le fil à souder 40Sn 60Pb . Cela garantit une fusion rapide et un bon écoulement sans oxydation excessive de la panne ou de la soudure. Utilisez toujours un embout propre et bien étamé.
Pour maintenir les performances de votre fil à souder à noyau de résine , un stockage approprié est essentiel. Conservez les bobines dans un endroit frais et sec pour éviter l'oxydation du fil et la dégradation du flux core. Bien que le flux de colophane soit moins agressif, il est recommandé de se laver les mains après manipulation et d'assurer une ventilation adéquate lors du soudage pour éviter d'inhaler les vapeurs. Respectez toujours les réglementations locales concernant l’utilisation et l’élimination des matériaux contenant du plomb.
Choisir les bons matériaux de soudure est aussi crucial que posséder les bonnes compétences. Le fil de soudure à noyau de résine 40Sn 60Pb , en particulier dans le diamètre polyvalent de 1,2 mm, reste un outil indispensable pour obtenir des joints de soudure fiables et de haute qualité dans l'assemblage et la réparation de circuits imprimés. En comprenant les implications de la composition de l'alliage 40/60 et en adaptant le poids de la bobine (qu'il s'agisse d'un fil à souder à noyau en résine 40 60 1,2 mm 250 g pratique pour votre banc ou d'un fil à souder à noyau en résine efficace 40 60 1,2 mm 500 g pour votre ligne de production) à vos besoins spécifiques, vous pouvez améliorer considérablement l'efficacité de votre flux de travail et la qualité de votre production. Pour les professionnels et les passionnés engagés dans l'excellence en électronique, ce fil à souder continue d'être une solution fiable et efficace.
