Dans le monde complexe de la fabrication et de la réparation électronique, le choix de la soudure est fondamental. Parmi les différents alliages disponibles, une composition a résisté à l'épreuve du temps pour ses performances exceptionnelles dans les applications critiques : Sn63 Pb37 . Cet alliage eutectique spécifique, composé de 63 % d'étain et de 37 % de plomb, reste une pierre angulaire pour les professionnels qui ont besoin de joints de soudure fiables, prévisibles et de qualité. Alors que les alternatives sans plomb ont gagné en importance pour les biens de consommation commerciaux, le fil d'étain Sn63 Pb37 continue d'être le matériau préféré dans les secteurs de l'aérospatiale, de l'automobile, de l'électronique médicale et de la haute fiabilité où la défaillance n'est pas une option. Cet article plonge en profondeur dans le monde du fil d'étain à noyau de résine Sn63 Pb37 , explorant ses propriétés, ses applications et les considérations pratiques liées à son utilisation en bobines de 100 g, 200 g et 1 kg.
La désignation Sn63 Pb37 n’est pas arbitraire ; il représente une composition chimique précise qui confère des propriétés physiques uniques. Le terme « eutectique » fait référence à un alliage dont le point de fusion est inférieur à celui de ses composants individuels. L'étain pur fond à 232°C et le plomb pur à 327°C. Cependant, lorsqu'il est combiné dans le rapport Sn63 et Pb37 , l'alliage résultant a un point de fusion unique et précis de 183°C. Cette caractéristique est la clé de sa supériorité.
Contrairement aux soudures non eutectiques qui ont une plage plastique ou « pâteuse » entre les températures solidus et liquidus, le fil d'étain Sn63 Pb37 passe instantanément du solide au liquide à 183 °C. Cela élimine le risque de perturbation des articulations provoqué par le mouvement lors du refroidissement dans un état boueux. Pour les techniciens travaillant sur des composants délicats, cela signifie des connexions soudées plus propres, plus solides et plus fiables avec une contrainte thermique réduite sur les composants.
Un fil d’alliage nu ne suffit pas pour une soudure efficace. Le flux est essentiel pour nettoyer les surfaces métalliques, prévenir l'oxydation pendant le chauffage et favoriser un mouillage et un écoulement corrects de la soudure. C’est là que le fil d’étain à noyau de résine devient indispensable. Le fil est fabriqué avec un ou plusieurs canaux de flux traversant son centre, enroulés avec l'alliage de soudure.
La résine, généralement une formulation à base de colophane, est un flux doux et non corrosif idéal pour l'électronique. Lorsque le fil d'étain à noyau de résine Sn63 Pb37 est chauffé par le fer à souder, le flux fond d'abord, s'écoule sur la zone de joint et prépare les surfaces. L’ alliage Sn63 Pb37 fondu suit ensuite, mouillant parfaitement les surfaces et formant une liaison métallique solide. Les résidus du flux de résine sont généralement non conducteurs et non corrosifs, bien que le nettoyage soit recommandé pour les circuits à haute impédance ou critiques. Ce système de distribution intégré garantit que la bonne quantité de flux est appliquée exactement là où elle est nécessaire, rationalisant ainsi le processus de soudage.

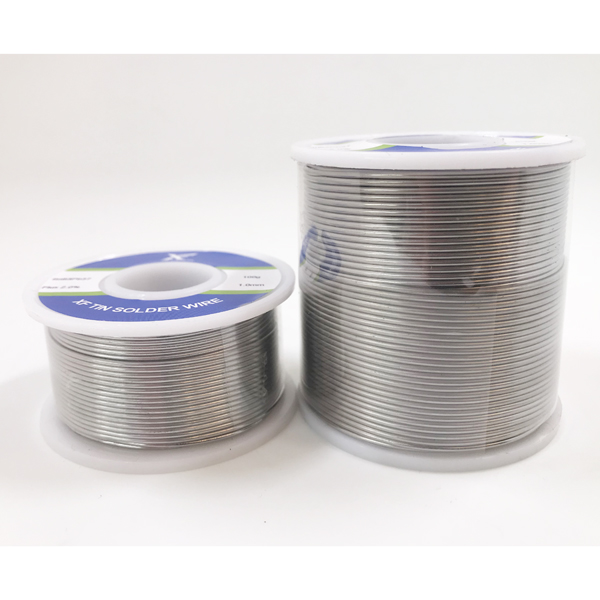

Choisir la bonne taille de paquet est crucial pour l’efficacité du flux de travail, la gestion des coûts et la fraîcheur des soudures. Le fil d'étain à noyau de résine Sn63 Pb37 est généralement disponible en trois tailles de bobines pratiques, chacune répondant aux différents besoins des utilisateurs.
La bobine de fil d'étain Sn63 Pb37 de 100 g est l'option incontournable pour les techniciens de service sur le terrain, les amateurs et les ingénieurs travaillant sur des projets ou des prototypes à petite échelle. Sa taille compacte le rend très portable et s'intègre facilement dans une boîte à outils. La quantité de 100 g est idéale pour les travaux à faible volume, minimisant les déchets et garantissant que la soudure reste fraîche, car le noyau de flux a une durée de conservation limitée une fois exposé à l'air pendant de longues périodes. Cette taille est parfaite pour la réparation complexe de PCB, l'assemblage de petits lots ou à des fins éducatives où le contrôle et la précision sont primordiaux.
Pour le technicien d'établi professionnel ou un atelier de réparation de petite à moyenne taille, la bobine Sn63 Pb37 Tin Wire 200g offre un excellent équilibre. Il fournit une quantité substantielle de soudure, suffisante pour un flux de travail cohérent sans l'engagement d'une très grande bobine. Il réduit la fréquence des changements de bobine par rapport à la taille de 100 g, améliorant ainsi la productivité pour les tâches de réparation quotidiennes, l'assemblage de câbles et les retouches modérées de PCB. La bobine de 200 g est un outil polyvalent qui convient à la plupart des environnements généraux de maintenance et de fabrication de produits électroniques.
Dans les environnements de fabrication à grand volume, tels que la fabrication sous contrat de produits électroniques (EMS) ou les chaînes d'assemblage à grande échelle, l'efficacité et le coût par joint sont essentiels. La bobine Sn63 Pb37 Tin Wire 1kg est conçue pour répondre à cette demande. Il optimise la disponibilité en minimisant les changements de bobines, s'adapte aux stations de soudage industrielles standard et aux alimentateurs automatiques et offre le prix au gramme le plus économique. L'utilisation d'une bobine de fil d'étain Sn63 Pb37 de 1 kg garantit un approvisionnement constant et ininterrompu de fil d'étain Sn63 de haute qualité pour les retouches de brasage à la vague, le brasage manuel de composants traversants et d'autres tâches à l'échelle de la production.
Les propriétés uniques de cet alliage et de ce système de flux le rendent adapté à une large gamme d'applications exigeantes au-delà du soudage à usage général.
Le comportement prévisible et la fiabilité éprouvée à long terme des joints de soudure Sn63 Pb37 les rendent obligatoires dans de nombreuses applications de l'aérospatiale, de la défense et des dispositifs médicaux. Ces secteurs bénéficient souvent d'exemptions formelles des réglementations RoHS en raison des performances inégalées de cet alliage eutectique dans des environnements extrêmes et de sa résistance à la formation de barbes d'étain.
Une vaste base installée d’électronique, allant des équipements audio vintage aux systèmes de contrôle industriels, a été construite à l’origine à l’aide de soudure étain-plomb. L’utilisation d’une soudure moderne sans plomb pour les réparations peut créer des couches intermétalliques fragiles et des joints peu fiables. Le fil d'étain à noyau de résine Sn63 Pb37 est essentiel pour des réparations authentiques, compatibles et durables sur de tels équipements anciens.
Le point de fusion inférieur du fil d'étain Sn63 Pb37 (183°C contre 217-227°C pour les alliages sans plomb courants) constitue un avantage significatif lorsque l'on travaille avec des composants sensibles à la chaleur, des PCB multicouches ou des composants ayant une faible endurance thermique. Il réduit le risque de délaminage, de soulèvement des tampons et de dommages thermiques.
Pour obtenir des résultats optimaux avec votre fil d'étain à noyau de résine , suivez ces directives professionnelles.
Réglez la température de votre fer à souder entre 300°C et 350°C. Cela fournit un delta de température suffisant au-dessus du point de fusion de 183 °C pour un transfert de chaleur efficace sans brûler le flux ni provoquer une oxydation rapide de la pointe. Utilisez un ciseau ou une pointe de sabot adaptée à la taille du joint pour maximiser le contact thermique.
Appliquez la pointe sur le joint pour chauffer simultanément le tampon et le câble du composant. Après une seconde ou deux, insérez le fil d'étain à noyau de résine Sn63 Pb37 dans le joint, pas directement sur la pointe du fer. Laissez la soudure fondue s'écouler et s'évacuer autour de la connexion, puis retirez le fil, suivi du fer. Le résultat devrait être un filet concave et brillant présentant un bon mouillage sur toutes les surfaces.
Conservez les bobines de soudure dans un endroit frais et sec. Pour les bobines ouvertes, en particulier les tailles de fil d'étain Sn63 Pb37 de 100 g et 200 g utilisées par intermittence, envisagez des récipients scellés pour ralentir l'oxydation du noyau de flux. Manipulez toujours le fil avec des mains propres pour éviter de contaminer le flux.
Alors que l'industrie électronique continue d'évoluer vers des solutions sans plomb, le fil d'étain à noyau de résine Sn63 Pb37 reste un outil irremplaçable pour un segment important du marché. Son comportement eutectique, ses excellentes propriétés de mouillage et la commodité d’un flux à noyau de résine intégré fournissent des résultats cohérents et de haute qualité difficiles à égaler. Que vous soyez un amateur sélectionnant une bobine de fil d'étain Sn63 Pb37 de 100 g pour un projet de week-end, un technicien s'appuyant sur une bobine de fil d'étain Sn63 Pb37 de 200 g pour les réparations quotidiennes, ou un responsable de production recherchant des bobines de fil d'étain Sn63 Pb37 de 1 kg pour une chaîne de montage, comprendre les propriétés et l'utilisation appropriée de cet alliage de soudure classique est essentiel pour obtenir des connexions électroniques fiables et de qualité professionnelle. Pour les applications où les performances, la fiabilité et une expérience éprouvée ne sont pas négociables, le Sn63 Pb37 continue d'être la référence.
