Dans le monde exigeant de la fabrication électronique, la qualité de votre joint de soudure détermine directement la fiabilité et la durée de vie de chaque circuit imprimé. Que vous dirigiez une chaîne d'assemblage de PCB à grand volume ou que vous vous approvisionniez en matériaux pour une distribution nationale, choisir le bon alliage de soudure est une décision stratégique. Présentation de notre soudure au plomb Flux Core Sn63Pb37 de qualité supérieure , une soudure eutectique conçue pour la vitesse, la résistance et la cohérence. Disponible dans une gamme complète de poids ( soudure au plomb 1/4 lb, soudure au plomb 1/2 lb, soudure au plomb 1 lb, soudure au plomb 2 lb ) et de diamètres ( soudure au plomb 0,9 mm, soudure au plomb 1,6 mm ), ce produit répond aux normes rigoureuses du soudage des circuits imprimés et de l'approvisionnement industriel.
L'alliage Sn63Pb37 (communément appelé soudure au plomb 63 37 ) est mondialement reconnu comme la référence eutectique en matière d'assemblage électronique. Contrairement aux alliages non eutectiques qui traversent une gamme pâteuse, la soudure au plomb Sn63Pb37 fond et se solidifie à une température unique et précise de 183°C (361,4°F). Cette propriété unique élimine le risque de joints de soudure à froid, de mouvements pendant le refroidissement et de défauts de mèche qui affectent d'autres alliages.
Comportement eutectique : le changement de phase instantané du liquide au solide assure une formation parfaite des joints.
Point de fusion bas : protège les composants sensibles à la chaleur sur les circuits imprimés modernes.
Mouillage supérieur : caractéristiques d'écoulement exceptionnelles dans les trous traversants plaqués et les tampons de montage en surface.
Résistance à la traction : offre une robustesse mécanique pour les environnements à fortes vibrations (automobile, contrôles industriels).
Lorsque vous achetez de la soudure au plomb pour les circuits imprimés , la composition Sn63Pb37 offre la porosité la plus faible et la conductivité la plus élevée par rapport aux alternatives sans plomb, ce qui la rend irremplaçable pour l'aérospatiale, les dispositifs médicaux et l'électronique de qualité militaire.
Un fil de soudure est aussi bon que son noyau de flux. Notre soudure au plomb Flux Core comprend un flux de colophane activé par halogène (classification ROL0 selon IPC J-STD-004). Le flux est uniformément réparti dans la matrice d'alliage, garantissant une activation constante sur chaque centimètre du fil.
Élimination instantanée de l'oxyde : le noyau de flux nettoie les traces de cuivre, les câbles de composants et les tampons HASL/ENIG immédiatement après la fusion.
Éclaboussures réduites : la formulation de précision minimise les billes de soudure et les micro-éclaboussures, réduisant ainsi les coûts de nettoyage après soudure.
Résidu transparent et non corrosif : laisse un résidu transparent et non conducteur qui peut être laissé en place pour des applications non critiques ou facilement éliminé avec des solvants standards.
Durée de conservation prolongée : le noyau de flux scellé reste actif pendant plus de 24 mois dans des conditions de stockage appropriées.
Pour le soudage de circuits imprimés, le noyau de flux élimine le besoin de distributeurs de flux liquide externes, réduisant ainsi les étapes de production et les erreurs de l'opérateur. C'est pourquoi les usines et les importateurs standardisent à l'échelle mondiale la soudure au plomb Flux Core pour les retouches manuelles et les processus de brasage sélectif automatisés.

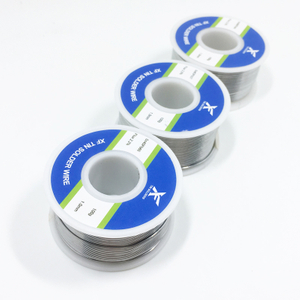

Comprenant que différentes opérations ont des modèles de consommation différents, nous proposons de la soudure au plomb en rouleaux dans cinq options de poids précis. Chaque rouleau est hermétiquement scellé dans un emballage antistatique résistant à l'humidité pour préserver l'activité du flux.
Le rouleau de soudure au plomb de 1/4 lb (environ 114 grammes) est idéal pour :
Laboratoires de prototypage où les qualités d'alliage changent fréquemment.
Techniciens de retravail effectuant des micro-soudures BGA/CSP.
Kits de service sur site pour les réparations de circuits imprimés sur site.
Échantillon d’évaluation avant l’achat en gros.
La soudure au plomb 1/2 lb (environ 227 grammes) atteint le juste milieu entre la portabilité et l'autonomie. Cette taille est favorisée par :
Fabricants sous contrat de faible à moyen volume.
Ateliers d'ingénierie universitaires.
Marques d'électronique destinées aux amateurs et aux prosommateurs.
Importateurs proposant des packs de consommation prêts à la vente au détail.
Le rouleau de soudure au plomb de 1 lb (454 grammes) est la taille industrielle la plus courante. Il s'adapte aux stations de soudage standard de Hakko, JBC, Weller et Metcal. Les applications incluent :
Lignes d'assemblage manuelles pour appareils IoT.
Empotage et étamage de transformateurs/inducteurs.
Soudage général de circuits imprimés de composants traversants.
Pour les usines consommant plus de 10 kg par équipe, le rouleau de soudure au plomb de 2 lb (908 grammes) réduit les temps d'arrêt nécessaires au changement des bobines. Avantages:
Moins de changements de roulement en milieu de travail → OEE plus élevé.
Coût par gramme inférieur → COGS amélioré.
Idéal pour les robots de soudage automatisés et les machines à souder sélectives.
La soudure au plomb de 0,9 mm de diamètre est conçue pour :
Composants passifs 0603, 0402 et 0201.
Câbles QFP (Quad Flat Package) avec un pas de 0,5 mm.
Soudure par traînée QFN (Quad Flat No-lead).
Modules de mémoire denses et cartes mères de smartphones.
La soudure au plomb 1,6 mm offre des taux de dépôt élevés pour :
Grosse connectique (USB, HDMI, prises d'alimentation).
Bornes de transformateur et de relais.
Coussinets de terre et reliefs thermiques sur couches de cuivre de 2 oz+.
Cartes du système de gestion de batterie automobile.
Les usines apprécient d'avoir en stock de la soudure au plomb 0,9 mm et de la soudure au plomb 1,6 mm pour correspondre à chaque étape du processus.
Un processus de soudage de circuits imprimés est aussi solide que son joint le plus faible. Notre soudure au plomb pour circuits imprimés passe des tests internes rigoureux et une vérification par un tiers.
RoHS Exemption 7b : Le plomb dans les soudures pour les assemblages électroniques reste exempté (Directive 2011/65/UE).
IPC J-STD-006 : Tolérance de composition de l'alliage : Sn62,5-63,5 % / Balance Pb.
Usine de fabrication ISO 9001 : 2015 .
REACH sans SVHC au-dessus des limites de seuil.
Lorsqu'il est utilisé dans des buses de brasage sélectif ou des machines à souder à la vague, Flux Core Lead Solder offre :
Réduction des scories : 30 % de scories en moins par rapport aux marques génériques.
Temps de mouillage plus rapide : 0,8 seconde sur la surface Cu-OSP.
Facteur de propagation : > 85 % selon IPC-TM-650.
Ces mesures se traduisent par moins de retouches, des taux de défauts plus faibles (objectif <50 DPMO) et une consommation de flux réduite.
Les importateurs et les distributeurs cherchant à élargir leur portefeuille de composants passifs ou de fournitures de soudage trouveront notre gamme Lead Solder 63 37 exceptionnellement attrayante.
Emballage standardisé : Cartons imprimés avec des étiquettes de spécifications claires en anglais, chinois et allemand.
Prêt pour les codes-barres : codes EAN-13 et UPC-A pour un placement immédiat au détail.
Configurations de palettes : 40 rouleaux par carton principal (pour soudure au plomb 1 lb ), 120 rouleaux par carton (pour soudure au plomb 1/4 lb ).
Packs principaux de poids mixtes : commandez un mélange de soudure au plomb 0,9 mm et de soudure au plomb 1,6 mm sur la même palette.
Notre soudure au plomb pour circuits imprimés est déjà distribuée dans :
Amérique du Nord : Sous-traitants, sous-traitants de défense.
Europe : Electronique automobile (Allemagne, France, Italie).
Asie du Sud-Est : fournisseurs EMS pour l’électronique grand public.
Amérique du Sud : Réseaux de réparation et assemblage en petites séries.
En tant qu'importateur, vous bénéficiez de :
Accords de territoires exclusifs (sous réserve de volume).
Étiquetage privé minimum 100 rouleaux.
Livraison directe depuis les entrepôts régionaux (US, NL, SG).
| Spécification | des paramètres |
|---|---|
| Composition en alliage | Sn63 % / Pb37 % (±0,5 % chacun) |
| Point de fusion | 183°C (361°F) – Eutectique |
| Type de flux | Colophane, activée par halogène (ROL0) |
| Contenu des flux | 2,2% ±0,2% en poids |
| Résistance d'isolation | >1×10⊃1;⊃2; Ω après 96h/85°C/85% HR |
| Corrosion des miroirs en cuivre | Passe (Pas d'attaque) |
| Résistance d'isolation de surface | Réussite selon IPC J-STD-004 |
| Durée de conservation | 24 mois (emballage d'origine scellé) |
| Température de stockage | 10°C à 40°C, <70% HR |
| Poids | Diamètre 0,9 mm | Diamètre 1,6 mm | Type de bobine |
|---|---|---|---|
| 1/4 livre | ✅ | ✅ | Plastique transparent |
| 1/2 livre | ✅ | ✅ | Antistatique |
| 1 livre | ✅ | ✅ | Industriel |
| 2 livres | ✅ | ✅ | Bobine géante |
Pour la soudure au plomb 1/4 lb et la soudure au plomb 1/2 lb , chaque rouleau est emballé individuellement sous blister avec un déshydratant. Pour la soudure au plomb 1 lb et la soudure au plomb 2 lb , les rouleaux sont scellés sous vide avec un pack de gel de silice.
Le passage à notre soudure au plomb Flux Core ne nécessite aucun changement d’équipement spécial. Cependant, des résultats optimaux sont obtenus avec les profils suivants :
Température de la pointe : 320°C à 350°C (608°F à 662°F).
Temps de séjour : 1 à 3 secondes par joint.
Vitesse d'alimentation : 10-15 mm de soudure au plomb 0,9 mm par seconde.
Température de la buse : 350°C ±10°C.
Purge à l'azote : recommandée pour les applications non propres.
Hauteur des vagues : 3 à 5 mm mesurées à partir de la pointe de la buse.
Chaque lot de soudure au plomb 63 37 est accompagné d'un certificat d'analyse (COA) qui comprend :
Vérification des alliages par spectroscopie XRF.
Indice d'activité du flux (≥95%).
Teneur en halogénures (chlorure/bromure <0,1%).
Inspection visuelle des fissures ou inclusions de surface.
Nous conservons des échantillons conservés pour chaque lot de production pendant au moins cinq ans. Ceci est essentiel pour les importateurs fournissant des équipementiers automobiles ou médicaux qui exigent une traçabilité de plus de 10 ans.
Pour une usine consommant 50 livres de soudure par mois :
| Paramètre | Soudure générique | Notre noyau de flux Économie de soudure en | plomb |
|---|---|---|---|
| Prix au kilo | 18,00 $ | 10 $ | 10% |
| Génération de scories | 8% | 5% | 37,5% |
| Taux de retouche | 3,2% | 1,1% | 65% |
| Nettoyage des résidus de flux IPA | 500 ml/jour | 150 ml/jour | 70% |
La commande de rouleaux de soudure au plomb de 2 lb plutôt que de bobines de soudure au plomb de 1 lb réduit encore le travail de changement de 50 %. Les importateurs qui stockent de la soudure au plomb 1/2 lb pour la vente au détail réalisent des marges brutes de 35 à 40 % aux prix de revente habituels.
Oui. La directive RoHS accorde une exemption (2011/65/UE Annexe III, entrée 7b) pour le plomb dans les soudures pour assemblages électroniques lorsque les alternatives sans plomb ne sont pas techniquement fiables – principalement les équipements automobiles et médicaux de haute fiabilité.
Absolument. Cependant, la soudure au plomb de 1,6 mm s'alimente plus rapidement et réduit la fatigue de l'opérateur pour les grandes broches ou connecteurs de terre. De nombreuses usines conservent les deux diamètres sur chaque poste d'assemblage.
Conserver dans une armoire fraîche et sèche (10-30°C). Évitez les cycles de température. Pour les rouleaux ouverts de soudure au plomb 1/4 lb et de soudure au plomb 1/2 lb , refermez-les dans un sac à fermeture éclair avec un déshydratant. Les noyaux de flux absorbent l'humidité, ce qui peut provoquer des éclaboussures.
24 mois à compter de la date de fabrication et si stocké correctement, la durée de conservation sera plus longue
Oui. Une fiche de données de sécurité (FDS) répondant aux exigences du GHS (États-Unis, UE, Chine) et une fiche de données techniques (TDS) sont disponibles en téléchargement ou imprimées avec des commandes groupées.
Exemple de commande : 1 rouleau de soudure au plomb de 0,9 mm et 1 rouleau de soudure au plomb de 1,6 mm (n'importe quel poids).
Direct usine : 50 lb miscibles sur la soudure au plomb 1/4 lb, la soudure au plomb 1/2 lb, la soudure au plomb 1 lb, la soudure au plomb 2 lb.
Commande de stock importateur : 100 lb par alliage/diamètre avec options de marque privée.
Délai de production : Environ 2 semaines.
Délai d'expédition : Selon le pays de destination, cela prend de 10 jours à 45 jours avec une expédition par voie maritime.
Contactez notre équipe technico-commerciale avec votre :
Consommation mensuelle cible (lbs ou kg).
Rapport préféré de 0,9 mm de soudure au plomb par rapport à la soudure au plomb de 1,6 mm .
Certifications requises (IPC, MIL, industrielle).
Port/ville de destination.
Nous fournissons gratuitement des échantillons de rouleaux de 1 lb pour les essais en usine qualifiés et les importateurs disposant d'une licence commerciale valide.
Qu'il s'agisse de retravailler un seul prototype ou de produire des millions d'unités, le choix de la soudure au plomb Flux Core détermine le débit, le rendement et la fiabilité à long terme. Notre soudure au plomb Sn63Pb37 offre l'avantage eutectique, une activation de flux propre et un emballage flexible : soudure au plomb 1/4 lb pour la R&D, soudure au plomb 1/2 lb pour les techniciens de service, soudure au plomb 1 lb et soudure au plomb 2 lb pour la production de masse, et soudure au plomb de 0,9 mm et soudure au plomb de 1,6 mm de diamètre pour couvrir chaque géométrie de joint.
Pour les usines et les importateurs à la recherche d'une soudure au plomb cohérente et rentable pour les circuits imprimés , cette gamme de produits élimine la variabilité. Améliorez votre processus de soudage de circuits imprimés dès aujourd'hui. Demandez votre fiche technique ou votre rouleau d'échantillons et découvrez pourquoi les leaders de l'industrie font confiance au Lead Solder 63 37 pour l'électronique critique.
