Dans le monde complexe de la fabrication électronique, la fiabilité et la qualité de chaque joint de soudure peuvent déterminer le succès ou l’échec d’un assemblage entier. Au cœur d'innombrables projets réussis de PCB et d'électronique se trouve un matériau fondamental : le fil d'étain . Ce consommable polyvalent est l'élément vital des opérations de soudage, créant les liaisons électriques et mécaniques qui donnent vie aux circuits. Parmi les différents alliages disponibles, le fil d'étain Sn40 Pb60 se distingue par son équilibre unique de propriétés, ce qui en fait un incontournable dans les environnements de prototypage et de production. La variante de fil d'étain à noyau de flux , en particulier, intègre l'alliage de soudure avec un agent réducteur, rationalisant le processus et garantissant des connexions plus propres et plus fiables.

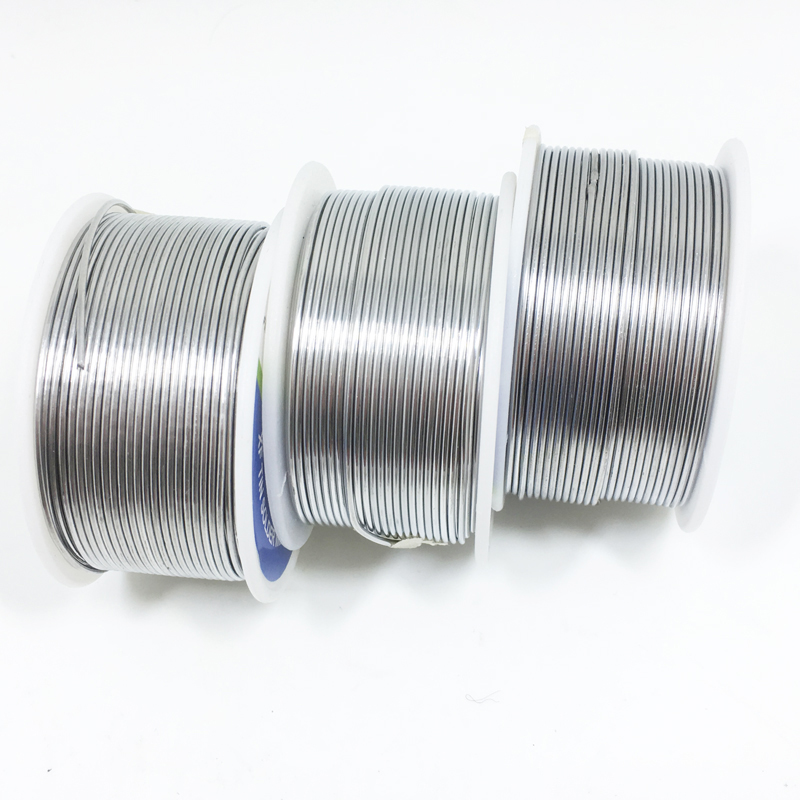

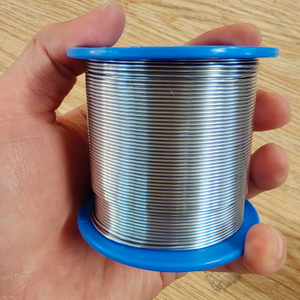

Ce guide complet approfondit les spécificités du fil d'étain à noyau de flux Sn40 Pb60 40 60 , explorant ses caractéristiques, ses applications et l'importance cruciale de la sélection du diamètre correct, tel que le fil d'étain de 0,8 mm , le fil d'étain , de 1,6 mm , le fil d'étain , de 2 mm et le fil d'étain de 3 mm , pour votre fil d'étain spécifique pour PCB et le fil d'étain pour les tâches électroniques. Que vous soyez un ingénieur chevronné ou un amateur passionné, comprendre ces détails est crucial pour obtenir des résultats professionnels et durables en matière d'assemblage électronique.
La désignation fil d'étain Sn40 Pb60 , souvent appelé fil d'étain 40 60 , décrit précisément sa composition métallique : 40 % d'étain et 60 % de plomb. Cet alliage eutectique possède une plage de points de fusion particulièrement favorable aux procédés de brasage manuel et à la vague. Le fil d'étain fabriqué à partir de cet alliage offre d'excellentes propriétés de mouillage, ce qui signifie qu'il s'écoule en douceur sur les plots de cuivre et les câbles de composants pour former une liaison intermétallique solide. Alors que les alternatives sans plomb sont répandues en raison des directives RoHS dans l'électronique grand public commerciale, l'alliage Sn40Pb60 reste très apprécié dans des secteurs spécifiques comme l'automobile, l'aérospatiale, les contrôles industriels et certaines applications militaires où ses propriétés mécaniques supérieures, sa résistance à la fatigue et sa fiabilité éprouvée à long terme sont primordiales. Ses performances dans les cycles thermiques et les environnements sujets aux vibrations font du fil d'étain destiné à l'électronique dans ces domaines un choix fiable.
Un fil d'étain à noyau de flux est conçu avec un ou plusieurs canaux de flux traversant le centre du fil de soudure. Cette fonctionnalité intégrée change la donne en termes d’efficacité et de qualité. Le flux, un agent de nettoyage chimique, remplit plusieurs fonctions vitales lors du brasage : il élimine l'oxydation des surfaces métalliques à assembler, protège la zone chauffée d'une oxydation ultérieure et réduit considérablement la tension superficielle de la soudure fondue pour améliorer le mouillage et l'écoulement. L'utilisation d'un fil d'étain à noyau de flux élimine le besoin d'une étape d'application de flux distincte dans la plupart des soudures manuelles, ce qui rend le processus plus rapide, plus cohérent et moins sujet aux erreurs. Pour le fil d'étain destiné au travail sur PCB , cela se traduit par des joints de soudure plus brillants, plus brillants et plus fiables avec un risque réduit de joints froids ou de pontages.
Choisir le bon diamètre de fil d’étain n’est pas une mince affaire ; elle est directement liée à la gestion thermique du joint et à la précision de l'application. Un fil mal dimensionné peut entraîner un chauffage inefficace, une mauvaise formation des joints ou même des dommages thermiques aux composants sensibles. Voici une ventilation détaillée des diamètres courants et de leurs utilisations optimales.

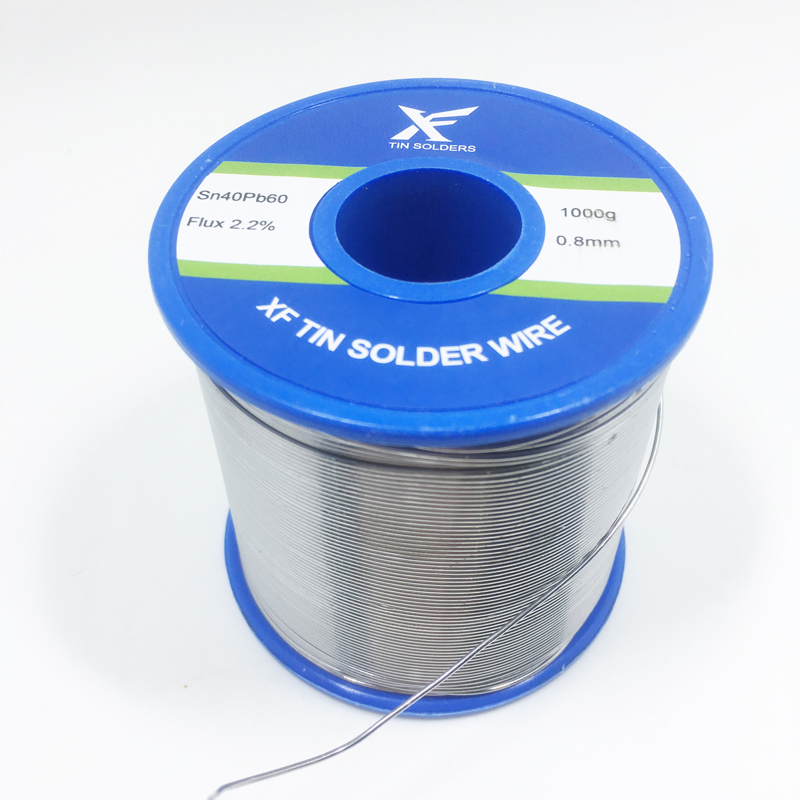

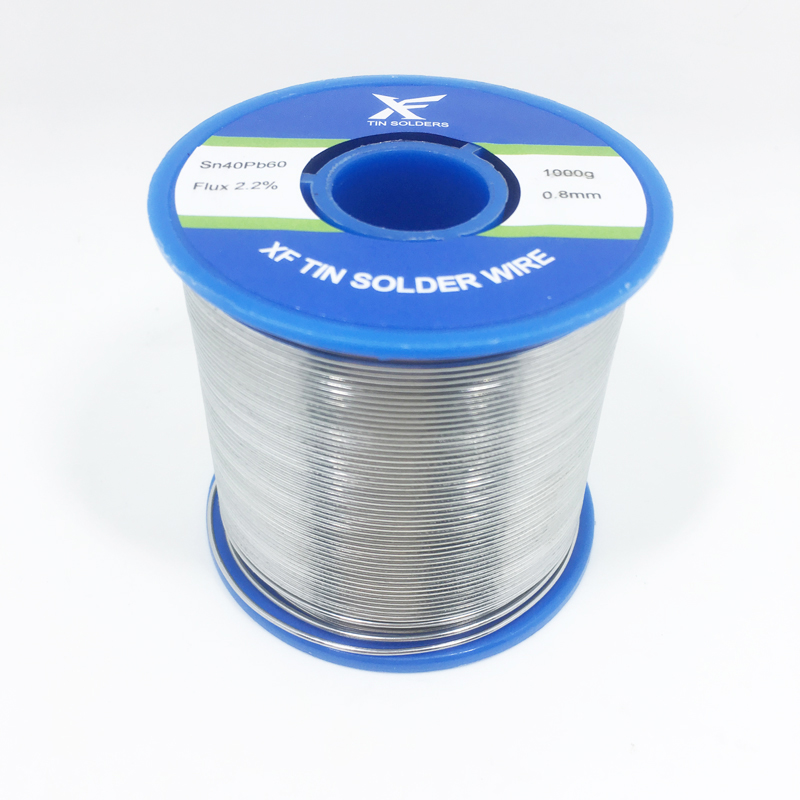

Le fil d'étain de 0,8 mm de diamètre est l'outil de choix pour les tâches de soudure délicates et de haute précision. Cette jauge fine est idéale pour :
Appareils à montage en surface (SMD) : en particulier les composants de puce 0603, 0402 et plus petits.
CI à pas fin : soudure et retouche sur des boîtiers quadruples plats (QFP) ou d'autres circuits intégrés avec un espacement serré des fils.
Petits connecteurs : là où la précision est nécessaire pour éviter le pontage entre des broches étroitement espacées.
Reprise détaillée : ajout ou suppression de petits composants sans affecter les joints voisins.
Le petit volume de soudure délivré par le fil d'étain de 0,8 mm permet un excellent contrôle avec un fer à souder à pointe fine, minimisant ainsi le risque d'application d'un excès de soudure pouvant provoquer des courts-circuits.
Pour de nombreux techniciens, le fil d’étain 1,6 mm représente l’équilibre parfait entre contrôle et vitesse de dépôt. Il s'agit sans doute du diamètre le plus polyvalent et le plus couramment utilisé dans les ateliers d'électronique générale. Ses applications incluent :
Composants traversants : parfaits pour les résistances, les condensateurs, les circuits intégrés DIP et les connecteurs sur les PCB.
CMS de taille moyenne : tels que les condensateurs 1206 ou les boîtiers SOIC.
Câblage général et réparation : pour épisser les fils, réparer les joints sur des connexions plus grandes et pour l'assemblage à usage général.
Fil d'étain pour le prototypage de PCB, où un mélange de tailles de composants est courant.
Le fil d'étain de 1,6 mm fournit une bonne quantité de flux de soudure sans être encombrant, ce qui le rend efficace pour un large éventail de tâches liées au fil d'étain pour l'assemblage électronique .
Lorsque le travail implique des composants avec une masse thermique plus élevée ou des points de connexion plus grands, le fil d'étain de 2 mm devient le choix efficace. Ce diamètre est excellent pour :
Grands composants traversants : tels que les borniers, les transformateurs, les composants à dissipateur thermique et les gros condensateurs.
Plans de masse et languettes : lorsqu'une quantité importante de soudure est nécessaire pour créer une connexion thermique et électrique robuste à une grande zone de cuivre.
Barres omnibus et connexions d'alimentation : dans les alimentations électriques, les contrôleurs de moteur et autres applications à courant élevé.
Faisceaux de câbles automobiles : pour épisser et réparer des fils de plus gros calibre.
L'utilisation de fil d'étain de 2 mm pour ces applications réduit le temps nécessaire pour constituer un filet de soudure suffisant, car chaque millimètre de fil alimenté fournit plus de volume que des diamètres plus petits.
Le plus grand diamètre standard, le fil d'étain 3 mm , est réservé aux joints de soudure les plus exigeants et les plus volumineux. Il est généralement utilisé dans des contextes allant au-delà de l'assemblage de PCB standard :
Réparation de plomberie et de radiateurs : Bien qu’il ne soit pas destiné à l’électronique, il met en évidence son utilisation pour les gros joints métalliques.
Vitrail et ferronnerie : Pour la soudure artistique et structurelle.
Connexions électriques de gros calibre : dans certains panneaux électriques industriels ou interconnexions de batteries (bien que souvent avec des alliages différents).
Pour le fil d'étain typique pour PCB et le fil d'étain grand public pour l'électronique , la taille de 3 mm est moins courante, car son volume de soudure élevé est difficile à contrôler sur de petites plages et peut facilement conduire à un pontage. Il est crucial de faire correspondre le diamètre du fil d’étain du noyau de flux à la taille thermique et physique du joint.
Obtenir des résultats parfaits avec du fil d'étain pour PCB nécessite une approche méthodique. Commencez par vous assurer que la panne du fer à souder et les composants/plaquettes sont propres. Appliquez la pointe sur le joint pour chauffer simultanément le tampon et le câble du composant. Après une seconde ou deux, introduisez le fil d'étain à noyau de flux Sn40 Pb60 au point où la pointe rencontre le joint, et non directement sur la pointe de fer. Le flux s'activera et fera des bulles, et la soudure s'appliquera doucement sur les métaux chauffés, formant un filet concave. Pour un fil d'étain de 1,6 mm ou un fil d'étain de 0,8 mm , seule une petite quantité est nécessaire. Retirez d'abord le fil de soudure, puis le fer, et laissez le joint refroidir sans être dérangé. Un bon joint sera brillant et lisse en utilisant du fil d'étain Sn40 Pb60.
Lorsque vous travaillez avec des appareils électroniques modernes et sensibles , une prudence particulière est requise. Les équipements protégés contre les décharges électrostatiques (ESD) ne sont pas négociables. Le point de fusion plus bas du fil d'étain 40-60 est ici réellement bénéfique, car il permet des temps de séjour plus courts avec le fer, réduisant ainsi le transfert de chaleur vers les semi-conducteurs sensibles. Pour les planches densément emballées, un fer à repasser à température contrôlée avec une pointe fine associé à un fil d'étain de 0,8 mm est essentiel pour éviter d'endommager les composants adjacents ou les coussinets de levage. Vérifiez toujours que l'utilisation d'une soudure au plomb comme le Sn40Pb60 est autorisée pour le projet spécifique, car de nombreux produits commerciaux et de consommation exigent désormais des matériaux sans plomb.

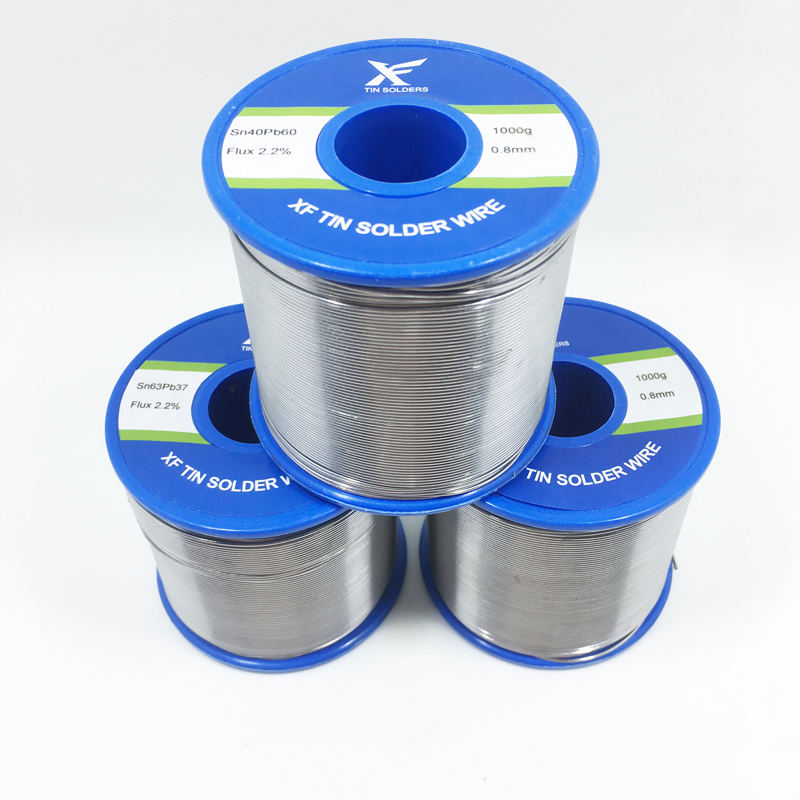

Bien que le fil d'étain Sn40 Pb60 soit notre priorité, il existe dans une gamme d'alliages de soudure. Le fil d'étain classique 40 60 a une plage plastique, ce qui signifie qu'il passe du solide au liquide sur quelques degrés, ce qui peut être utile pour les réglages manuels. L'alternative courante sans plomb, le SAC305 (Sn96.5Ag3.0Cu0.5), a un point de fusion plus élevé et peut produire des joints légèrement plus cassants, mais est conforme à la directive RoHS. Le fil d'étain pur est rarement utilisé en raison de son point de fusion élevé et du risque de « moustaches d'étain ». Le format de fil d'étain à noyau de flux est disponible pour tous ces alliages, mais les performances et les caractéristiques de mouillage du Sn40Pb60, perfectionnées au fil des décennies d'utilisation, le rendent particulièrement indulgent et efficace pour une large gamme d'applications, justifiant son utilisation continue dans les industries exemptées.
La sélection des bons matériaux de soudure est une étape fondamentale dans la fabrication électronique. Pour les applications où son utilisation est approuvée, le fil d'étain à noyau de flux Sn40 Pb60 40 60 offre une combinaison exceptionnelle de maniabilité, de fiabilité et de formation de joints solides. N'oubliez pas que le diamètre est un facteur essentiel dans le choix de l'alliage. Gardez du fil d'étain de 0,8 mm à portée de main pour un travail CMS de précision, comptez sur du fil d'étain de 1,6 mm comme pilote quotidien pour les trous traversants et l'assemblage général, et utilisez du fil d'étain de 2 mm pour les connexions plus grandes et à masse thermique élevée. En comprenant les propriétés du fil d'étain pour PCB et du fil d'étain pour l'électronique sous ses différentes formes, vous vous équipez pour construire, réparer et innover en toute confiance, en garantissant que chaque connexion est aussi solide et fiable que les matériaux et les connaissances qui la sous-tendent.
