Dans le monde complexe de la fabrication et de la réparation de produits électroniques, la qualité de la soudure peut faire ou défaire un projet. Parmi la myriade d’options disponibles pour les ingénieurs et les techniciens, aucun fil d’étain propre ne se distingue par son efficacité et sa fiabilité. Plus précisément, un fil d'étain à noyau de colophane 60 40 représente une formulation classique et fiable, combinant 60 % d'étain et 40 % de plomb avec un noyau de flux de colophane. Cette combinaison est conçue pour offrir des performances supérieures dans la création de joints électriques solides, conducteurs et fiables. La désignation « pas de nettoyage » ou fil d'étain NC est particulièrement cruciale dans les chaînes d'assemblage modernes, car elle réduit considérablement les étapes de nettoyage après brasage, ce qui permet d'économiser du temps et des coûts sans compromettre l'intégrité des joints. Cet article sert de guide complet pour comprendre, sélectionner et utiliser ce matériau essentiel pour des résultats optimaux dans l'assemblage électronique.

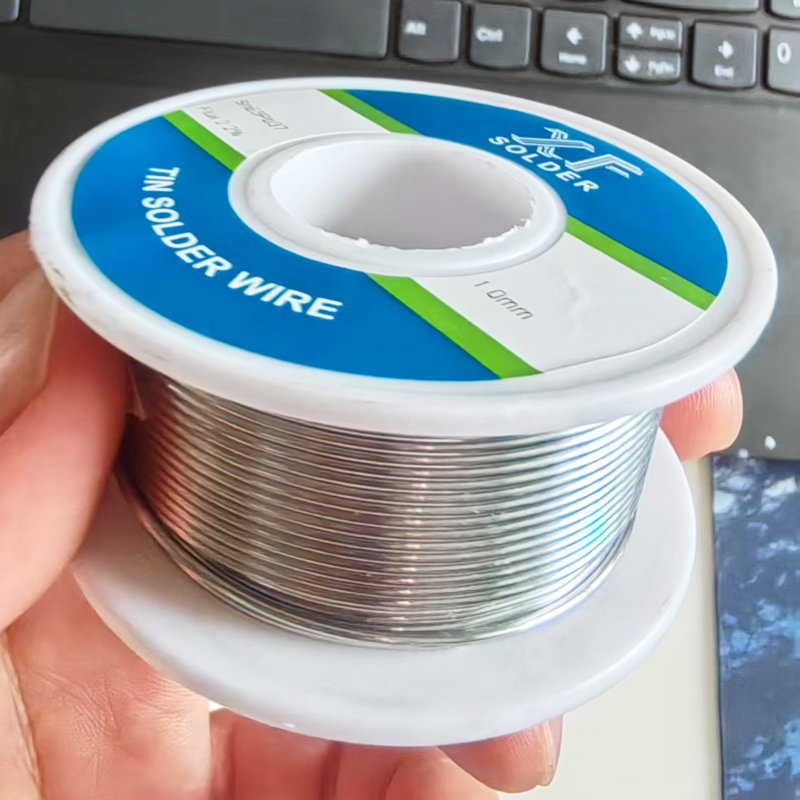

À la base, le fil d’étain à âme de colophane est un matériau composite. Le fil lui-même est un alliage, généralement l’ étain 60 40 omniprésent (60 % d’étain, 40 % de plomb). Ce rapport spécifique offre un point eutectique ou quasi eutectique, ce qui signifie qu'il fond et se solidifie à une température unique relativement basse (environ 188°C ou 370°F), ce qui est idéal pour éviter les dommages thermiques aux composants sensibles. Le « noyau » fait référence au flux intégré dans un canal creux traversant le centre du fil. Ce flux est une variante d'étain à noyau de colophane spécialement formulée , dérivée de la sève de pin, qui agit comme agent nettoyant et mouillant pendant le processus de soudure.
Le terme « pas de fil d’étain propre pour l’électronique » signifie une avancée révolutionnaire. Les flux de colophane traditionnels laissent souvent des résidus corrosifs et conducteurs qui nécessitent un nettoyage approfondi avec des solvants. Le fil d'étain NC , cependant, utilise une formulation de flux qui laisse un résidu minimal, non corrosif et non conducteur après le soudage. Ce résidu est généralement bénin, clair et ne nécessite pas d'être retiré pour la fiabilité fonctionnelle de l'ensemble, sauf peut-être pour des raisons esthétiques ou dans des conditions environnementales extrêmes. Cette propriété est indispensable pour la production à grande vitesse et les réparations sur le terrain.
L' alliage d'étain à noyau de colophane 60 40 est un champion éprouvé pour le soudage électronique à usage général. La composition équilibrée offre une excellente combinaison de propriétés :
Point de fusion bas : la caractéristique eutectique assure une transition rapide du liquide au solide, réduisant ainsi le risque de « joints froids » et de surchauffe des composants.
Excellent mouillage : l'alliage s'écoule doucement et adhère efficacement aux surfaces en cuivre, en laiton et en étain, créant ainsi des liaisons métallurgiques solides.
Viscosité et tension superficielle idéales : dans son état fondu, le fil d'étain 60 40 a la fluidité parfaite pour former des filets soignés sans combler les espaces ni créer de boules de soudure.
Fiabilité : Les joints fabriqués avec cet alliage sont connus pour leur résistance mécanique et leur conductivité électrique à long terme.
Le flux intégré de fil d'étain à noyau de colophane n'est pas simplement un additif ; c'est un outil essentiel pour améliorer les performances. Au fur et à mesure que la soudure fond, le flux de colophane s'active et remplit trois fonctions vitales :
Nettoyage : Il élimine les légères oxydations et les contaminants des surfaces métalliques à assembler.
Protection : Il recouvre les surfaces chauffées, empêchant ainsi une oxydation supplémentaire pendant le processus de soudure.
Favoriser le mouillage : il réduit considérablement la tension superficielle de la soudure fondue, lui permettant de se propager et de se lier intimement à la pièce.
Cette action intégrée fait du fil d'étain à noyau de colophane 60 40 pour l'électronique une solution de soudure complète en une seule étape.
Cette soudure polyvalente est une bête de somme dans de nombreux secteurs du travail électronique. Son application principale est le fil d'étain non propre pour les processus d'assemblage électronique où le nettoyage après soudure est indésirable ou représente un défi logistique.
Assemblage de cartes de circuits imprimés (PCB) : du soudage de composants traversants aux retouches et retouches sur les cartes à technologie de montage en surface (SMT), ce fil est fondamental. La propriété sans nettoyage est particulièrement précieuse dans les processus automatisés de brasage à la vague et de brasage sélectif.
Réparation et remise en état de l'électronique : les techniciens réparant des appareils électroniques grand public, des commandes industrielles ou des modules automobiles comptent sur un fil d'étain à noyau de colophane 60 40 pour ses performances prévisibles et ses joints solides. Le flux NC élimine le besoin d'un nettoyage compliqué dans les zones difficiles d'accès.
Projets de prototypage et d'amateurs : les créateurs, les ingénieurs et les étudiants bénéficient de sa facilité d'utilisation et de ses résultats cohérents. La boîte à noyau de colophane fournit toute la chimie nécessaire dans un seul outil, simplifiant ainsi le flux de travail.
Étamage des fils et assemblage des câbles : L’étamage des extrémités des fils toronnés pour éviter l’effilochage et garantir une bonne connectivité dans les bornes est une utilisation courante. Le flux garantit que la soudure pénètre complètement dans les brins de fil.
Le fil d'étain à noyau de colophane 60/40 No Clean est disponible dans diverses spécifications pour correspondre au travail :
Diamètre (jauge) : les tailles courantes vont de 0,5 mm (très fin pour les travaux SMT de précision) à 1,5 mm (pour les grands joints traversants ou l'étamage de fils épais). La sélection du bon diamètre garantit un transfert de chaleur et un contrôle appropriés du dépôt de soudure.
Teneur en flux : exprimée en pourcentage en poids (par exemple, 1,8 %, 2,2 %, 3,3 %). Une teneur en flux plus élevée est préférable pour les surfaces oxydées ou difficiles à souder, mais peut laisser plus de résidus. Un noyau standard à 2,2 % est souvent suffisant pour la plupart des tâches d'assemblage électronique .
Vérification de l'alliage : procurez-vous toujours du fil d'étain 60 40 auprès de fournisseurs réputés qui fournissent des certifications de matériaux pour garantir que la composition de l'alliage est précise, car les impuretés peuvent gravement affecter la qualité des joints.
La chimie spécifique du flux NC est sa caractéristique déterminante. de haute qualité Le fil d'étain NC utilise une colophane douce et raffinée (souvent de type WW ou RMA) combinée à des activateurs qui se décomposent ou deviennent inertes aux températures de soudage. Le résidu est dur, transparent et non collant, ce qui garantit qu'il n'attire pas la poussière et ne provoque pas de fuite électrique dans des conditions normales de fonctionnement.
Une soudure réussie commence avant que le fer ne soit chauffé. Assurez-vous que les composants et les plages de circuits imprimés sont aussi propres que possible. Bien que le flux d'étain à noyau de colophane puisse supporter une oxydation mineure, les surfaces fortement contaminées entraîneront de mauvais joints. Utilisez un fer à souder à température contrôlée réglé à une température appropriée, généralement entre 300°C et 350°C (572°F - 662°F) pour un fil d'étain à noyau de colophane 60 40 . Un burin ou une pointe conique doit être propre et bien étamé.
Appliquer de la chaleur : touchez simultanément la pointe du fer à souder sur le fil du composant et sur le tampon du PCB pour les chauffer uniformément.
Appliquer de la soudure : faites passer le fil d'étain à noyau de colophane 60 40 jusqu'à la jonction de la pièce chauffée et de la pointe, et non directement jusqu'à la pointe de fer elle-même. La chaleur fera fondre le fil et le flux s’activera immédiatement.
Autoriser l'écoulement et le retrait : laissez la soudure fondue s'écouler pour recouvrir complètement le joint, formant un filet concave (brillant et lisse pour 60 à 40 étains ). Une fois formé, retirez d'abord le fil de soudure, puis le fer, en maintenant le joint stable jusqu'à ce qu'il se solidifie.
Pas d'inspection propre : Après refroidissement, inspectez le joint. Les résidus de fil d'étain de qualité non propre doivent être minimes, durs et non corrosifs. Il est généralement acceptable de le laisser en place.
Malgré les avantages de l'absence de fil d'étain propre pour l'électronique , il est essentiel de se rappeler que la soudure 60/40 contient du plomb . Suivez toujours les protocoles de sécurité :
Travaillez dans un endroit bien ventilé pour éviter d'inhaler les vapeurs, même celles provenant d'un flux sans nettoyage.
Lavez-vous soigneusement les mains après avoir manipulé de la soudure, surtout avant de manger.
Respectez les réglementations locales concernant les soudures contenant du plomb, telles que les exemptions RoHS pour certaines applications professionnelles et critiques. Pour la fabrication d’appareils électroniques grand public destinés à l’UE et à d’autres régions, des alternatives sans plomb sont souvent imposées.
Les alliages sans plomb (comme le SAC305) ont des points de fusion plus élevés, ce qui peut être difficile pour les composants sensibles à la chaleur et nécessiter un équipement plus puissant. Ils peuvent également présenter un mouillage plus faible que le fil d'étain 60-40 traditionnel . Les formulations de fil d'étain sans nettoyage pour la soudure sans plomb existent mais peuvent être plus sensibles aux paramètres du processus. L' étain à noyau de colophane 60/40 reste préféré pour sa maniabilité et sa fiabilité inégalées dans les applications non RoHS.
Noyau d'acide : utilisé pour la plomberie et la ferronnerie, jamais pour l'électronique. Il est très corrosif et endommagera les PCB.
Flux soluble dans l'eau : offre un nettoyage puissant mais nécessite un lavage minutieux après soudure, ajoutant des étapes de processus. Le fil d'étain NC élimine cette exigence.
Autres formulations « No Clean » : Certaines sont synthétiques ou sans halogénures. Les flux à base de colophane sans nettoyage sont souvent considérés comme la référence en matière de performances et de sécurité des résidus dans l'industrie électronique.
En conclusion, le fil d'étain à noyau de colophane 60/40 No Clean (NC Flux Type) pour l'assemblage électronique reste un outil indispensable dans l'industrie électronique. Sa tempête parfaite d'un alliage d'étain 60 40 fiable, d'un flux d'étain à noyau de colophane intégré efficace et de la propriété révolutionnaire sans nettoyage offre un mélange de performances, d'efficacité et de qualité difficile à surpasser. Pour les applications non limitées par les réglementations sans plomb, du prototypage rapide et du service sur site à de nombreuses lignes de fabrication professionnelles, ce fil à souder fournit des joints de soudure cohérents, de haute qualité et durables avec un flux de travail rationalisé. Comprendre ses propriétés, ses applications et ses techniques d'utilisation correctes, telles que décrites dans ce guide, permet aux professionnels et aux passionnés d'obtenir des résultats supérieurs dans tous leurs efforts de soudure électronique.
