Dans le monde complexe de la fabrication et de la réparation de produits électroniques, le choix de la soudure est fondamental. Parmi les différents alliages disponibles, un se démarque par ses propriétés uniques et sa fiabilité historique : l' alliage de soudure étain 63 37 , communément appelé Sn63 Pb37 . Cet alliage eutectique spécifique, composé de 63 % d'étain et de 37 % de plomb, est la pierre angulaire de la création de connexions solides, durables et conductrices depuis des décennies. Bien que les alternatives sans plomb aient gagné en importance en raison des réglementations environnementales, l'étain Sn63 Pb37 reste d'une importance cruciale dans de nombreuses applications exemptées, notamment les systèmes aérospatiaux, militaires, automobiles et certains systèmes de télécommunications à haute fiabilité. Sa pertinence durable témoigne de ses performances inégalées dans la formation de joints de soudure parfaits. Ce guide complet se concentre sur un facteur de forme particulièrement pratique et professionnel : le rouleau d'étain pour l'électronique . Nous examinerons les avantages spécifiques de l'utilisation de cet alliage dans des diamètres populaires ( étain 0,6 mm, étain , 0,8 mm , , étain 1 mm et étain 1,2 mm) , fournissant aux ingénieurs en électronique, aux techniciens et aux amateurs les connaissances nécessaires pour sélectionner le rouleau d'étain idéal pour leurs besoins d'application précis.
L' alliage d'étain 63 37 est classé parmi les alliages eutectiques. Ce terme scientifique décrit un mélange précis de deux ou plusieurs métaux qui fond et se solidifie à une température unique et spécifique, contrairement aux mélanges non eutectiques qui ont une gamme plastique ou « pâteuse ». Pour Sn63 Pb37 , ce point eutectique est de 183°C (361°F). Cette transition monophasée est son super pouvoir. Lorsqu’il est chauffé à 183°C, l’alliage se transforme instantanément d’un solide à un liquide. En refroidissant, il se solidifie tout aussi brusquement, sans passer par un état boueux. Cette propriété est inestimable dans le brasage électronique, car elle minimise le risque de « joints froids » ou de « joints perturbés » provoqués par le mouvement pendant la phase de solidification. Le résultat est un joint de soudure lisse, brillant et mécaniquement et électriquement sain. Lorsque vous achetez un rouleau d'étain 63 37 , vous investissez dans cette cohérence et cette fiabilité, garantissant des résultats prévisibles à chaque opération de brasage.
L’ étain pour l’électronique représenté par l’alliage 63/37 possède une combinaison de propriétés difficiles à égaler. Tout d'abord, son excellente mouillabilité, c'est-à-dire sa capacité à s'écouler et à adhérer aux câbles des composants et aux plots de cuivre. Cela crée un lien métallurgique fort. Deuxièmement, il possède une conductivité thermique et électrique supérieure, garantissant une résistance minimale dans les circuits. De plus, l’alliage offre une grande résistance mécanique et une grande résistance à la fatigue, ce qui est crucial pour les composants soumis à des cycles thermiques ou à des contraintes physiques. Bien que la présence de plomb soulève des préoccupations environnementales et sanitaires nécessitant une manipulation et une élimination prudentes, la référence de performance fixée par cet alliage d'étain Sn63 Pb37 est la raison pour laquelle il reste le point de référence par rapport auquel toutes les soudures sans plomb sont mesurées, en particulier dans les applications critiques.

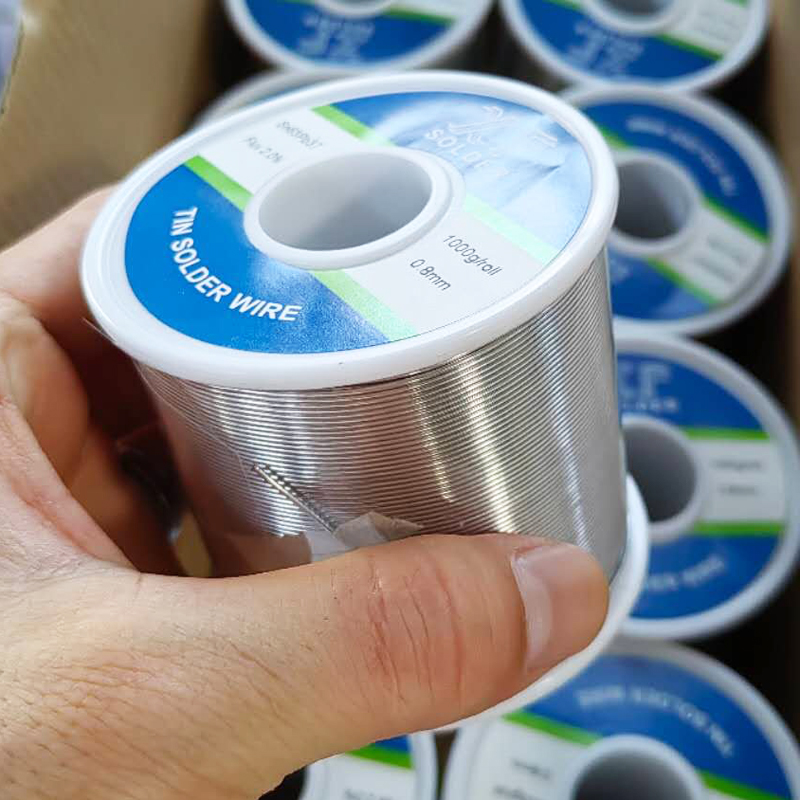

Pour les professionnels et les passionnés sérieux, acheter de la soudure au format rouleau d’étain est le seul choix pratique. Un rouleau d'étain pour l'électronique offre une commodité, une organisation et une efficacité inégalées. Il permet une alimentation fluide et sans enchevêtrement dans les fers à souder, les stations de reprise ou les équipements de soudage automatisés. La bobine protège le fil à souder des dommages physiques, de l'oxydation et de la contamination. De plus, l'achat d'un de haute qualité rouleau d'étain 63 37 dans un poids standard (par exemple 500 g ou 1 lb) est souvent plus économique que l'achat de petits segments prédécoupés. Il fournit un approvisionnement constant aux lignes de production ou aux ateliers de réparation très fréquentés, minimisant ainsi les temps d'arrêt. La bobine elle-même comprend souvent des informations cruciales telles que la composition de l'alliage, le diamètre, le type et le pourcentage de flux, ainsi que les normes de conformité, toutes essentielles au contrôle qualité et à la documentation des processus.
Pratiquement tous les rouleaux d'étain utilisés dans l'électronique sont de la variété « fourré ». Cela signifie que le fil comporte un ou plusieurs canaux traversant son centre remplis de flux, un agent de nettoyage chimique. Lorsque vous soudez, la chaleur fait fondre le flux en premier, ce qui nettoie les surfaces métalliques de l'oxydation, favorise le mouillage et empêche la soudure fondue de réagir avec l'oxygène de l'air. Pour la soudure à l'étain 63 37 , les types de flux courants incluent la colophane (R), la colophane légèrement activée (RMA) et le No-Clean. Le choix dépend de l'étape de nettoyage requise après le brasage. Ce système de distribution intégré rend le processus plus propre, plus rapide et plus fiable que l'application de flux séparément, faisant d'un rouleau d'étain pour l'électronique une solution tout-en-un.
Le diamètre du fil à souder n’est pas un détail anodin ; c'est un paramètre de processus critique. L’utilisation d’une mauvaise taille peut entraîner de mauvais joints, des pontages ou un travail inefficace. Les quatre diamètres les plus courants (étain 0,6 mm, étain , 0,8 mm , , étain 1 mm et étain 1,2 mm ) ont chacun leurs applications idéales.
La soudure à l'étain de 0,6 mm de diamètre est le fil le plus fin couramment utilisé pour une soudure détaillée et précise. Il s'agit du choix idéal pour les composants CMS (montage en surface) à pas ultra-fin, tels que les circuits intégrés à petit contour (SOIC), les boîtiers QFN (quad-flat no-leads), ainsi que les résistances et condensateurs de taille 0402 ou 0201. Sa fine jauge permet un excellent contrôle de la quantité de soudure déposée, éliminant pratiquement le risque de pontage entre des broches rapprochées. Un rouleau d'étain 63 37 en 0,6 mm est essentiel pour retravailler les cartes de circuits imprimés (PCB) modernes et densément emballées comme celles que l'on trouve dans les smartphones, les tablettes et les appareils portables. Il nécessite une main ferme et est souvent utilisé avec des pannes à souder à pointe fine et des loupes.
La taille la plus polyvalente et la plus utilisée est peut-être l’étain de 0,8 mm . Ce diamètre présente un équilibre parfait entre précision et vitesse de dépôt. Il est exceptionnellement bien adapté à une large gamme de composants traversants (tels que les résistances, les condensateurs et les circuits intégrés DIP) ainsi qu'à de nombreux composants SMT plus grands (tels que les transistors SOT-23 et les passifs 0805). Pour les projets d'assemblage, de réparation et de bricolage d'appareils électroniques à usage général, un rouleau d'étain pour l'électronique de 0,8 mm est souvent la première recommandation. Il fournit suffisamment de volume de soudure pour réaliser rapidement un joint solide sans être si gros qu’il provoque une maladresse. Si vous deviez stocker un seul diamètre d' étain , Sn63 Pb37, 0,8 mm serait le choix le plus logique et le plus pratique pour sa capacité globale.
Lorsque le travail implique des composants avec des fils plus épais, des coussinets plus grands ou nécessite des joints thermiques et mécaniques plus importants, l'étain 1 mm est le candidat idéal. Ce diamètre est excellent pour souder des composants traversants plus grands, tels que des connecteurs, des embases, des bornes et des connexions fil à carte. Il fournit un volume de soudure plus élevé par unité de longueur, vous permettant de remplir complètement les trous métallisés et de créer des joints robustes sur des plans de masse ou des traces de puissance qui dissipent rapidement la chaleur. Un rouleau d'étain de 1 mm est fréquemment utilisé dans les blocs d'alimentation, l'électronique automobile et les équipements audio où la force de connexion est primordiale. Il accélère le travail sur les joints plus gros, réduisant ainsi le nombre de passes nécessaires par rapport aux fils plus fins.
L' étain de 1,2 mm de diamètre représente l'extrémité robuste du spectre pour les travaux électroniques typiques. Ce fil est conçu pour les connexions les plus volumineuses où un dépôt de soudure important est requis. Il est parfait pour souder des fils de gros calibre, des barres omnibus, des connexions de câbles blindés et des bornes robustes. En électronique, il peut être utilisé pour relier des sangles de mise à la terre ou réparer d'épaisses traces de cuivre. Le fil d'étain de 1,2 mm fournit rapidement une grande quantité d'alliage, ce qui le rend efficace pour ces tâches importantes. Cependant, il n'est généralement pas adapté aux travaux de précision sur les PCB en raison du risque élevé d'application excessive et de pontage. Avoir un rouleau d'étain 63 37 en 1,2 mm dans votre boîte à outils garantit que vous êtes prêt pour tout travail de réparation ou de prototypage impliquant des composants volumineux.
Pour maintenir la qualité de votre rouleau d'étain Sn63 Pb37 , un stockage approprié est essentiel. Conservez la bobine dans son emballage d'origine ou dans un récipient scellé dans un endroit frais et sec pour éviter l'oxydation et la contamination par la poussière. L'humidité peut affecter les performances du flux interne, un environnement à faible humidité est donc idéal. Manipulez toujours le fil à souder avec des mains ou des outils propres pour éviter de transférer des huiles et de la saleté aux joints.
Quel que soit le diamètre, qu'il s'agisse d'étain 0,6 mm ou d'étain 1,2 mm , une bonne technique garantit des joints parfaits. Tout d’abord, assurez-vous que le fil du composant et le tampon du PCB sont propres. Appliquez la pointe du fer à souder sur le joint pour chauffer simultanément le tampon et le fil. Ensuite, faites passer le fil à souder de votre rouleau d'étain dans le côté opposé du joint, lui permettant de fondre et de couler sur les surfaces chauffées, et non directement sur la pointe du fer. Utilisez juste assez de soudure pour former un filet concave qui recouvre le tampon et mouille le fil. Pour les diamètres plus petits comme l'étain de 0,8 mm , moins d'alimentation en fil est nécessaire par seconde par rapport à l'étain de 1 mm..
Lorsque vous utilisez de la soudure à l’étain 63 37 , n’oubliez pas qu’elle contient du plomb, un métal lourd toxique. Travaillez toujours dans un endroit bien ventilé, de préférence avec aspiration des fumées, pour éviter d'inhaler les vapeurs du flux. Lavez-vous soigneusement les mains après avoir manipulé de la soudure, surtout avant de manger ou de boire. Soyez conscient des réglementations locales concernant l'utilisation de la soudure au plomb, telles que la directive RoHS (Restriction of Hazardous Substances), qui restreint son utilisation dans la plupart des appareils électroniques grand public mais prévoit des exemptions pour des secteurs spécifiques à haute fiabilité. Jetez toujours les déchets de soudure et les scories conformément aux directives locales en matière de matières dangereuses.
Du monde microscopique des boîtiers à l'échelle d'une puce aux connexions robustes d'un amplificateur, la bonne soudure est la colle qui maintient l'électronique ensemble. L' alliage d'étain 63 37 , dans son format pratique en rouleau d'étain , continue d'être un matériau indispensable pour réaliser des joints de soudure de la plus haute qualité là où son utilisation est autorisée et justifiée. En comprenant les propriétés eutectiques uniques du Sn63 Pb37 et en sélectionnant soigneusement le diamètre approprié, qu'il s'agisse de la précision de l'étain de 0,6 mm , de la polyvalence de l'étain de 0,8 mm , de la résistance de l'étain de 1 mm ou du poids de l'étain de 1,2 mm , vous vous équipez pour relever tout défi de soudure en toute confiance. Investir dans un de haute qualité pour l’électronique rouleau d’étain est plus qu’un simple achat ; c'est un engagement envers la fiabilité, la durabilité et l'excellence dans chaque connexion que vous établissez.
