Dans le monde complexe de la fabrication et de la réparation de produits électroniques, la fiabilité de chaque connexion dépend de la qualité de la soudure utilisée. Parmi la myriade d'options disponibles, le rouleau de soudure à l'étain 63 37 constitue une norme éprouvée et fiable. Plus précisément, l' alliage Tin Solder Roll Sn63Pb37 , avec sa composition eutectique précise de 63 % d'étain et 37 % de plomb, offre des performances inégalées pour l'assemblage de circuits imprimés. Ce guide complet explore tous les aspects de ce matériau essentiel, explorant ses propriétés, les avantages de différents poids d'emballage comme le rouleau de soudure à l'étain 63 37 100 g et le rouleau de soudure à l'étain 63 37 1 kg , et le rôle critique de spécifications telles que le rouleau de soudure à l'étain 63 37 de 0,8 mm de diamètre. Que vous soyez un ingénieur professionnel, un technicien ou un amateur, comprendre les nuances de cette soudure peut améliorer considérablement la qualité et la fiabilité de vos projets électroniques.

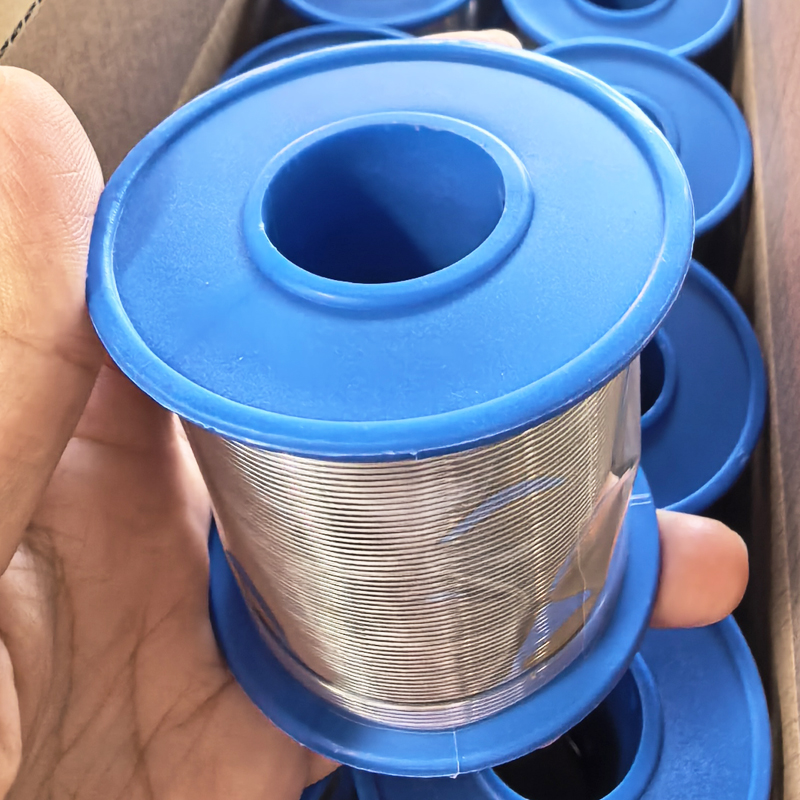

La désignation Tin Solder Roll 63 37 fait référence à un alliage spécifique dans lequel l'étain (Sn) constitue 63 % du mélange et le plomb (Pb) constitue les 37 % restants. Ce rapport n'est pas arbitraire ; c'est le point eutectique du système étain-plomb. Un alliage eutectique a le point de fusion le plus bas possible de tout mélange de ses métaux constitutifs. Pour le Sn63Pb37 , ce point de fusion est d'environ 183°C (361°F). Le premier avantage d'une composition eutectique est qu'elle passe directement de l'état solide à l'état liquide à une seule température, sans passer par un domaine plastique ou « pâteux ». Cette caractéristique est cruciale dans l'assemblage électronique, car elle permet une solidification rapide, minimisant le risque de joints perturbés et garantissant des connexions nettes et fiables.
Le rouleau de soudure à l'étain Sn63Pb37 est réputé pour plusieurs propriétés clés :
Excellente mouillabilité : il s'écoule de manière fluide et efficace sur les plots de cuivre et les câbles de composants, créant ainsi des liaisons intermétalliques solides.
Résistance supérieure des joints de soudure : les joints résultants sont mécaniquement robustes et résistants à la fatigue.
Conductivité électrique fiable : elle garantit des chemins électriques à faible résistance.
Fiabilité établie : des décennies d'utilisation dans des secteurs allant de l'électronique grand public à l'aérospatiale ont prouvé ses performances à long terme.
Alors que les alternatives sans plomb ont gagné en importance en raison des réglementations environnementales (comme RoHS), le rouleau de soudure à l'étain 63 37 reste le choix préféré pour de nombreuses applications de haute fiabilité, militaires, aérospatiales et certaines applications de réparation où ses performances éprouvées sont essentielles.
Le diamètre du fil de soudure est une spécification critique, mais souvent négligée. Le rouleau de soudure à l'étain 63 37 0,8 mm représente une taille très polyvalente et populaire pour une large gamme de tâches d'assemblage de PCB. Ce diamètre de 0,8 mm offre un équilibre idéal entre contrôle et taux de dépôt. Il est suffisamment fin pour permettre une application précise dans le soudage de composants complexes, tels que des circuits intégrés à pas fin, des dispositifs à montage en surface (CMS comme 0805, 0603 ou même plus petits) et des cartes densément emballées, sans provoquer de pontage ou d'excès de soudure. Simultanément, il est suffisamment important pour souder efficacement des composants traversants et des connexions plus grandes sans nécessiter une quantité excessive de fil à alimenter.
L'utilisation du diamètre correct, comme la variante de 0,8 mm , a un impact direct sur l'efficacité du flux de travail et la qualité des joints. Un fil trop épais pour un travail délicat peut entraîner des joints salissants et des dommages thermiques aux petits composants. À l’inverse, un fil trop fin pour des joints plus gros ralentira la production et risque de ne pas fournir suffisamment de soudure pour une connexion fiable. Le rouleau de soudure à l'étain 63 37 0,8 mm constitue un excellent choix à usage général, ce qui en fait un incontournable dans les stations de soudage manuelles et les distributeurs automatisés pour la retouche et le prototypage.
La sélection de la taille d'emballage appropriée pour votre rouleau de soudure à l'étain est essentielle pour des raisons de rentabilité, de commodité et de fraîcheur des matériaux. Le fil de soudure peut s'oxyder avec le temps, surtout si le noyau de flux est exposé à l'air. Par conséquent, adapter la taille du package à votre taux d’utilisation permet de maintenir des performances optimales. Voici une liste détaillée des poids courants disponibles pour le rouleau de soudure à l'étain Sn63Pb37..

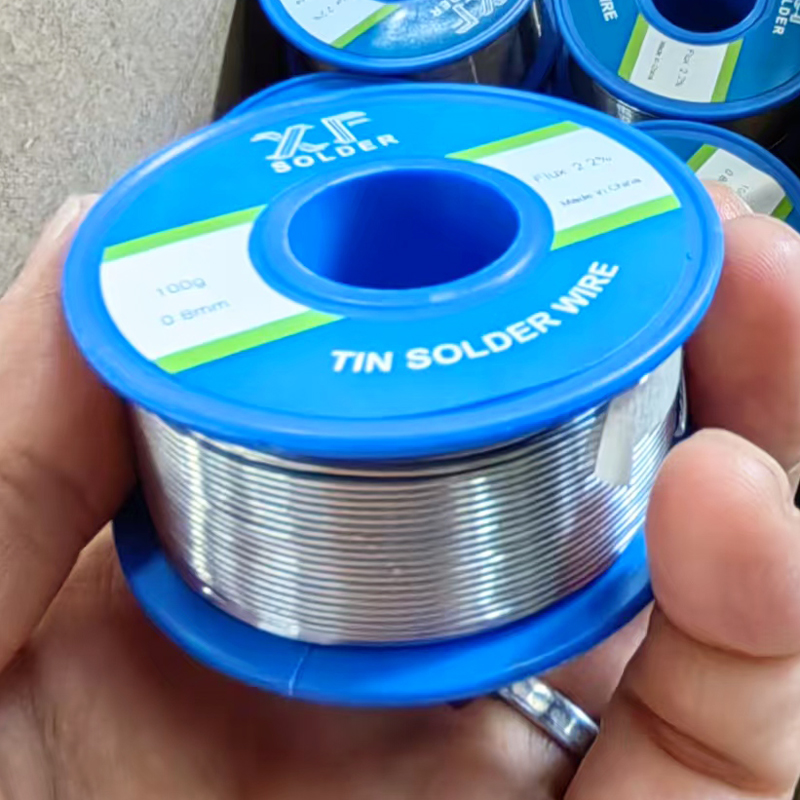

Le paquet de rouleaux de soudure à l'étain 63 37 de 100 g est parfaitement adapté aux amateurs d'électronique, aux étudiants et aux techniciens qui effectuent des travaux de réparation périodiques ou du prototypage à petite échelle. Il est compact, abordable et fournit une quantité suffisante de soudure pour de nombreux projets sans craindre que le matériau ne se dégrade suite à un stockage à long terme. Cette taille est facile à manipuler et à stocker, ce qui en fait un emballage d'entrée de gamme populaire.
En augmentant leur volume, les rouleaux Tin Solder Roll 63 37 200 g et Tin Solder Roll 63 37 250 g s'adressent aux utilisateurs plus fréquents. Ces tailles sont idéales pour les techniciens professionnels, les ateliers de réparation de petite et moyenne taille et les départements de R&D où le soudage est une activité quotidienne régulière mais non continue. Ils offrent un meilleur coût par gramme que le rouleau de 100 g et réduisent la fréquence de réapprovisionnement, améliorant ainsi l'efficacité opérationnelle tout en conservant une taille gérable.
Pour les ateliers très fréquentés, les ateliers de fabrication impliqués dans des séries de production de faible à moyen volume et les espaces de fabrication dédiés, le Tin Solder Roll 63 37 500g est un outil de travail. Il établit un excellent équilibre entre économie de volume et praticité. Cette taille réduit considérablement le coût par joint et convient parfaitement aux environnements dans lesquels plusieurs techniciens partagent des matériaux ou dans lesquels une seule ligne de production consomme de la soudure de manière constante.
Le rouleau de soudure à l'étain 63 37 de 1 kg est conçu pour une économie maximale dans les environnements de fabrication à grand volume, les installations de réparation à grande échelle ou pour les responsables des achats stockant un inventaire central. Cet emballage offre le coût par gramme le plus bas et minimise les déchets d'emballage et la fréquence des changements de rouleaux sur les systèmes automatisés. Un stockage approprié dans un environnement contrôlé est recommandé lors de l'utilisation de cette grande taille afin de préserver l'activité du flux et d'éviter l'oxydation pendant sa période d'utilisation prolongée.
Un standard rouleau de soudure à l’étain n’est pas seulement un fil métallique solide ; il est conçu comme un fil fourré. Le flux est un matériau chimiquement actif logé au centre du fil de soudure. Au fur et à mesure que la soudure fond, le flux est libéré pour remplir simultanément plusieurs fonctions vitales :
Nettoyage : Il élimine les oxydes et les contaminants des surfaces métalliques à assembler (fils de composants et plots PCB).
Protecteur : Il forme une barrière protectrice lors du chauffage pour éviter la réoxydation.
Favoriser le mouillage : il réduit la tension superficielle de la soudure fondue, lui permettant de s'écouler en douceur et d'adhérer fortement aux métaux propres.
Les performances d'un rouleau de soudure à l'étain Sn63Pb37 sont fortement influencées par le type et la qualité de son noyau de flux. Les types de flux courants incluent :
Colophane (R) et Colophane légèrement activée (RMA) : Ce sont des flux traditionnels et fiables qui sont généralement non corrosifs et laissent un résidu qui peut ou non nécessiter un nettoyage, selon la qualité spécifique et les exigences de l'application.
Flux sans nettoyage : C'est le type le plus courant dans les fils à souder modernes. Il est conçu pour laisser un résidu inoffensif, non conducteur et non corrosif qui n'a pas besoin d'être éliminé après le soudage, rationalisant ainsi le processus de production.
Flux soluble dans l'eau : Ces flux agressifs offrent un excellent pouvoir nettoyant mais laissent un résidu corrosif qui doit être soigneusement nettoyé à l'eau après le brasage.
Lors de la sélection de votre rouleau de soudure à l'étain 63 37 , assurez-vous que le type de flux (par exemple, No-Clean, RMA) est adapté à votre processus d'assemblage et à vos capacités de nettoyage après soudure.
Pour obtenir des joints de soudure parfaits et cohérents avec votre rouleau de soudure à l'étain , suivez ces bonnes pratiques :
La propreté est la clé : assurez-vous que le PCB et les câbles des composants sont propres et exempts d'huiles ou d'oxydation importante avant de commencer.
Température appropriée : réglez la panne de votre fer à souder à une température appropriée, généralement entre 300 °C et 350 °C (572 °F - 662 °F) pour le Sn63Pb37 . La pointe doit être propre et bien étamée.
La bonne méthode : appliquez l'embout à la jonction du tampon et conduisez à chauffer les deux éléments simultanément. Ensuite, insérez le fil du rouleau de soudure à l'étain 63 37 de 0,8 mm dans le côté opposé de la jonction, et non directement sur la pointe du fer. La soudure doit fondre et s’écouler facilement autour du joint grâce à l’action capillaire.
Inspectez le joint : un bon joint de soudure pour les composants traversants doit être brillant, concave et remplir complètement le tampon. Pour les travaux de montage en surface, la soudure doit former un filet lisse contre le composant et la pastille.
Prolongez la durée de vie et l'efficacité de votre soudure :
Conservez le rouleau de soudure à l'étain dans un endroit frais et sec, idéalement dans son emballage d'origine scellé ou dans un récipient refermable.
Minimisez l’exposition à l’air pour éviter la dégradation du flux et l’oxydation de la soudure.
Manipulez le fil avec des mains ou des gants propres pour éviter de contaminer le noyau de flux.
Le rouleau de soudure à l'étain Sn63Pb37 est incroyablement polyvalent dans l'assemblage de PCB :
Technologie Through-Hole (THT) : excellente pour souder des résistances, des condensateurs, des connecteurs et d’autres composants au plomb.
Reprise et réparation de la technologie de montage en surface (SMT) : le diamètre de 0,8 mm est idéal pour retravailler manuellement les composants de puces, les QFP et les BGA (avec les compétences et les outils appropriés).
Câblage point à point et prototypage : Indispensable pour créer des circuits personnalisés sur des cartes de prototypage ou pour apporter des modifications.
Soudage automatisé : convient pour une utilisation dans certains équipements de soudage automatisés où une alimentation en fil est requise.
Du travail méticuleux d'un amateur avec un rouleau de soudure à l'étain 63 37 100 g aux exigences de vitesse élevée d'une usine utilisant un rouleau de soudure à l'étain 63 37 1 kg , l' alliage Sn63Pb37 reste la pierre angulaire de l'interconnexion électronique. Ses propriétés eutectiques, combinées à la polyvalence pratique du rouleau à souder à l'étain 63 37 de 0,8 mm de diamètre, offrent une solution fiable pour créer des joints de soudure solides, conducteurs et durables. En comprenant les différents poids d'emballage (de 100 g à 1 kg ) et en sélectionnant celui qui convient à vos besoins, vous pouvez optimiser à la fois les coûts et les performances. Qu'il s'agisse de naviguer dans des configurations CMS complexes ou d'assembler des cartes traversantes robustes, un rouleau de soudure à l'étain de haute qualité est plus qu'un simple consommable ; c'est un outil fondamental pour donner vie aux conceptions électroniques en toute confiance et fiabilité.
